В цій темі покажемо і розповімо, як правильно накручувати універсальний коннектор на кабель.
Познайомимося  це антенний кабель з хвильовим опором 75 ом, діаметр 7 мм. Прошу не плутати хвильовий і активний опір: хвильовий не можна заміряти простим тестером, але воно дуже важливо для якісної передачі сигналу по кабелю. Якщо кабель або старий окислений, загасання сигналу, що проходить по кабелю, може бути настільки сильним, що від красивої картинки на вході, на виході - не залишиться і сліду, одна брижі з мурашками Як бачимо, він складається з товстої центральної житлової, екрана і ізолятора. Хочу відразу попередити, що коротити центральну жилу з екраном, що не бажано, а то у вас нічого не вийде. Майже всі знають, що відбувається, якщо перекоротить мережевий провід. З цього, виявимо до антенного кабелю теж повагу.
Коннектор - це циліндр з внутрішньою різьбою , прикріпленою обертається гайкою, зовні - шестигранник, під ключ, а всередині так само різьблення.

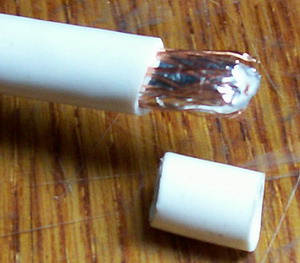

З інструментів, для роботи знадобляться: ніж, кусачки і плоскогубці.  Сподіваюсь у вас з цими предметами немає проблем. Зручно усядемся, всіх зайвих з кімнати людей виженемо, щоб не заважали і почнемо роботу.  Перша операція, це зняття ізоляції верхньої, десь 10 мм. Як робиться? Дуже просто. Берете ножа і на око, у кого окомір страждає, можна відміряти лінійкою, обрізаємо верхню ізоляцію. Силу велику не застосовуємо, інакше постраждає наступний шар - екран. Коли зробили надріз, знімаємо верхню ізоляцію.
Сподіваюся не втомилися, а то ще багато роботи. Подцепляем екран, який хотілося той же надрізати, і загортаємо на верхній шар ізоляції, не сильно розгладжувати, а то наколетесь  і працювати далі не захочеться.

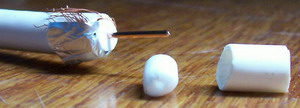

Тепер вздовж загорнутого екрану, надрізаємо нижній ізолятор, не боїмося, так як товсту централку складно обрізати, але стверджувати не буду, у кожного свої здібності. Не забуваємо, що нижній обрізаний ізолятор кабелю, теж треба зняти.

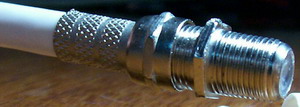

Попередню зачистку закінчили, можна піти перекурити,  так як належить важка робота. Відпочивши, беремо коннектор і з боку циліндра, накручуємо на зачищений кінець кабелю. Що б не збити пальці, так як ми на кабелі будемо продавлювати різьблення, беремо на допомогу плоскогубці або пасатижі. І крутимо, поки не побачимо ізолятор біля початку другої гайки.

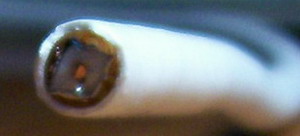

Якщо на самому початку, дуже багато зачистили кабелю, то вам доведеться обрізати зайве, ось і кусачки знадобилися. Відгризати треба під кутом 45 градусів, потім надалі буде простіше проштовхувати в централку затискачі.
Тепер поговоримо, для чого це все ми робили:

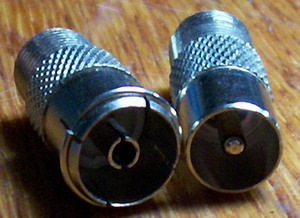

Це F-штекера, папки - мамки, кутові, все для підключення кабелю в телевізор і антенну розетки.
Якщо вам треба подовжити кабель, тоді на допомогу приходить такий ось перехідник:
Чому не зробити просту звичайну скрутку? По-перше тому, що такі скрутки часто обриваються, крім того, має не дуже естетичний вигляд, погано герметизуються, якщо з'єднання - зовнішнє і вже точно мають відсоток втрат вище в кілька разів, ніж готовий спеціальний перехідник

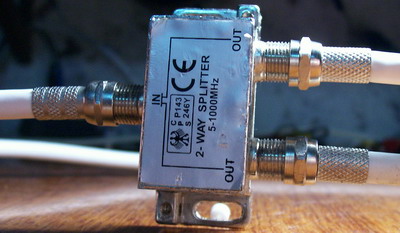

А раптом ви виграли в лотореї або просто купили телевізор і вам захотілося його дивитися в іншій кімнаті, то для цього допоможе спліттер (по простому розподільник). Він має один вхід і два, три, чотири і більше виходів, все залежить від того, на стільки телевізорів вам необхідно зробити розведення кабелю
Зверніть увагу, що у якісного розподільника коефіцієнт (або відсоток) втрат повинен бути мінімальним, якщо, після установки розподільника, сигнал став набагато гірше, ніж було, а ви вже точно знаєте, що все накрутили і підключили правильно, значить сплітер бракований Основні потреби я розповів, а якщо побачите схоже, що тут показав, то вже зорієнтуєтеся  Якщо Вам зручніше вивчати процес накручування штекера на антенний кабель з відео - прошу, спеціально для вас невеликий відеоурок.
Все більше і більше спостерігаю ось таку накрутку коннектора. Причому фото з реклами, ну... втомився переробляти такі з'єднання  . Таке відчуття, що рекламодавець, такі речі сам в руках не тримав.
тобто, за його рекламі, достатньо полвитка коннектора, що б утримати з'єднання, тобто якісне з'єднання. Я вирішив сам зробити так само, дивіться, що у мене вийшло:
Ну що, сподобалося  Тепер зовсім, ну як би самі відчули, як F-штекер або F-роз'єм, з'єднання накручувати  Вибачте мене за такі вульгарні назва - це вони , буржуї придумали такі назви, а нам потрібно правильно накрутити штекер  Головне правильно підбирайте розмір коннектора під кабель, бувають різні розміри
