Економимо електроенергію або великий лохотрон: Smart-Boy
"Чудо, Чудо!!!,..підходь, налітай, зовсім недорого, а скільки грошей економить!!!" - просто кричала реклама з екранів телевізорів, демонструючи нам "прилад нового тисячоліття", розум і можливості якого можна порівняти хіба що з супер-потужним комп'ютером, не нижче Нам показували з екрану, яке у нас "коряве і пупырчатое" напруга і як воно стає "чистим і пухнастим", а струм споживання миттєво падає, варто тільки включити цю "інтелектуальну коробочку" в розетку....
так, Так, Ви правильно здогадалися, в цій статті мова піде про один з найбільших розлучень практично державного масштабу: диво-прилад для економії електричної енергії SmartBoy (він же Energy Saver, Saving-box, SberBox, SmartBox). Шкода звичайно, але багато людей до сих пір продовжують вірити в цю маячню і купують за чималі гроші (від 250 грн і вище) ці економ-приставки, розчарування настає потім, після купівлі, але вже пізно, гроші ніхто не поверне

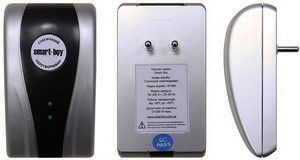

Ось вони, ці "дива", які дійсно здатні неслабо наповнити бюджет, тільки не покупця, а продавця: від звичайних побутових, до супер потужних та особливо вумних, трифазних, розрахованих до 30-50кВт прямо на увесь будинок. Щось розробники (точніше - лохотронщики) посоромились, можна було і на 100-200кВт випустити (правда потім і "відгребти" від серйозних людей, після такого кидалова)
Ну чим не казка, потрібно просто всунути цю чарівну коробочку (з лампочками!!!) у розетку і вуаля - лічильник прям-таки зупиняється на очах, ну, пов в рекламі він зупиняється, хто вже купив таку, признавайтесь, багато "економить"?, да ладно, я знаю, що АБСОЛЮТНО НІЧОГО він не заощадив, мета статті - попередити і захистити тих людей, хто ще не встиг попаться на цю вудку
Давайте відкриємо цей супер-прилад і заглянемо всередину, треба подивитися, на якому процесорі зібраний, скільки оперативки, на чому зібрані схеми контролю, які, згідно інструкції, "дозволяють визначити напругу до лічильників і відповідно регулювати коефіцієнти потужності". Відкриваємо, дивимося:
Ну що? Хто хоч трохи розбирається в схемотехніці, вже помітив, що всередині нічого немає: маленька плата, що представляє собою блок живлення з фільтром для двох світлодіодів, варистор (деталь, справді потрібна, може захистити від наслідків 380В відсотків на 50). Незрозумілий чорний прямокутник без позначень, як виявилося, є звичайним конденсатором ємністю 3-6 мкФ, расчитанным на мережеве напруга (250В або 400В, залежить від ступеню жадібності розробника)

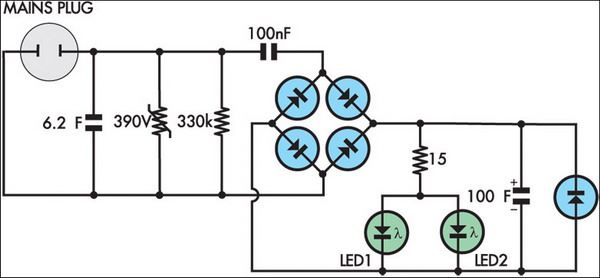

Перед Вами принципова електрична схема SmartBoy. Мережеве напруга (220В) надходить через конденсатор 100nF (знижує напругу) на діодний міст, який випрямляє його і через резистор 15 Ом живить обидва світлодіодних індикатора, а для того, щоб вони світили рівним немерцающим світлом, стоїть фільтр - конденсатор на 100 мкФ. Думаю, і їжаку зрозуміло, що ця частина схеми ніяк не може економити споживану електроенергію
Переходимо до силової частини схеми: паралельно мережі (контактам харчування) розташований конденсатор (3-6 мкФ), варистор (390В) і резистор 330 кОм - ось це і є "інтелектуальна схема управління і контролю". Давайте розберемося в призначенні кожного з цих "процесорних модулів"
Резистор - служить для того, як би це сказати м'якше... щоб господаря струмом розряду конденсатора не надто довбануло, якщо він випадково візьметься на обидва кінця вилки, після відключення приладу від мережі. Воно звичайно не смертельно , але досить неприємно, от резистор і служить для того, щоб конденсатор, після відключення від 220В, через нього потихеньку сам розрядився
Варистор - найбільш важлива і корисна деталь в конструкції Теоретично, він повинен захистити Вашу квартиру або будинок від перенапруги (380В), ось як це повинно бути: при підвищенні напруги до критичного, опір цього елемента різко знижується, утворюючи всередині себе "коротке замикання" і, якщо у Вас хороші автомати, а не "жучки на 100А" замість пробок, вони повинні спрацювати і знеструмити мережу. На практиці, відсоток такого захисту - 50/50, багато разів ремонтував техніку, в якій цей елемент був, але не спрацював, тому блок живлення трошки
Конденсатор - ця деталь заслуговує більш докладного розгляду, так як він служить компенсатором реактивної потужності. Як би не хотілося, доведеться впихнути в статтю шматочок фізики, інакше далі нічого не буде зрозуміло, постараюся спростити розповідь по максимуму, тому відразу прошу вибачення у фахівців за технічні неточності

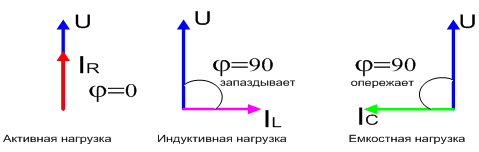

Розрізняють три типу навантаження: активна, індуктивна та ємнісна. Якщо навантаження активна, вектори напруги і струму співпадають (чим більша напруга докладено, тим більше струм через навантаження). При індуктивної навантаженні - спочатку з'являється напруга, а потім - ток (він запізнюється), якщо ж навантаження ємнісна - струм випереджає напругу. Струм при ємнісний або індуктивному навантаженні називають реактивним струмом
Приклад активної навантаження - звичайна лампочка, камін або електроплита. Індуктивна і ємнісна в чистому вигляді в побуті практично не використовуються, прикладом індуктивного навантаження може служити будь-дросель (у старих системах запалювання ламп денного світла), ну а ємнісний - звичайний конденсатор.
Потужність (P) - розраховується як струм (I) помножений на прикладена напруга (U): P = I х U. Потужність, споживана активним навантаженням, називається активною потужністю, а та, яку споживає ємнісна або індуктивне навантаження - реактивної. Ну що, не сильно заплутав?

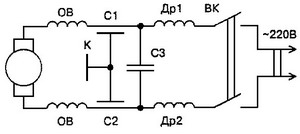

Так от, до чого була вся ця фізика: реактивна навантаження є шкідливою, оскільки перевантажує трансформаторні підстанції, а її складова (невелика) є у багатьох електроприладах. Як правило, це складова індуктивного навантаження від двигунів або трансформаторів. Для того, щоб не було перекосу струму, в такі прилади вже встановлені компенсатори: прості конденсатори, підключені паралельно живильної мережі. Нижче представлені схеми звичайного пилососа і сучасної системи запалювання економ-лампи:
Ці конденсатори служать мережевими фільтрами, що захищають Вашу апаратуру від високочастотних перешкод мережі. Згадайте, при підключенні старої електробритви або дрилі, на екрані телевізора з'являлися горизонтальні перешкоди - ось від них він і захищає
Отже, що ж ми маємо: SmartBoy - фактично являє собою звичайний мережевий фільтр, який є практично в будь-якому домашньому електроприладі, а так само в будь-якому хорошому подовжувачі з вимикачем і декількома розетками. Реальна вартість такого "фільтра", з урахуванням складання і продажною націнки - 30-40 гривень, а якщо віддати збірку китайцям, то гривень 20
Увага!Вам навіть можуть влаштувати демонстрацію цього дива: береться будь-яка нескомпенсированная навантаження (той же верстат від лампи, дриль...), до неї підключається амперметр, "супер-прилад вмикається в розетку поруч і ... о диво! струм дійсно зменшився Все вірно, загальний струм зменшився на величину скомпенсированной реактивної потужності, за умови, що величина ємнісний і індуктивної становлять приблизно однакова. Тільки чи оцінить це наш домашній лічильник?

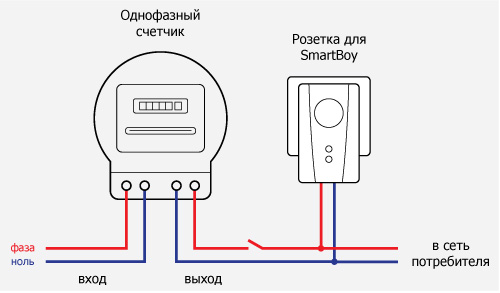

найсмішніше те, що звичайні побутові однофазні лічильники - є приладами обліку тільки активної потужності, тому, яка б не була величина реактивної потужності - лічильник її все одно не фіксує (на відміну від амперметра), економія буде дорівнює нулю, скажу навіть більше, вона буде негативною, так як сам "диво-прилад" теж споживає активну потужність з мережі, яка буде накручуватися"
Є прилади обліку реактивної енергії?, так, є і такі, одне і трьох-фазні, але і в цьому случии Smart-Boy буде більше зашкодити, ніж допомагати. Компенсація реактивної енергії (в даному случии - від індуктивного навантаження) буде здійснюватися конденсатором тільки тоді, коли ця навантаження (зварювальний автомат працює), якщо ж він не працює, що лічильник почне Вам накручувати реактивну потужність від ємнісний навантаження в тій же кількості, яку Ви припускали економити, причому цілодобово
Великі підприємства, що мають обладнання з великою індуктивної складової, дійсно платять за реактивну енергію, яка навантажує лінії електропередач і невигідна для того ж постачальника електроенергії

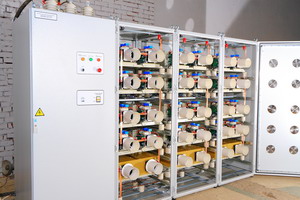

Для того, щоб розвантажити електричні лінії від додаткового навантаження існують спеціальні компенсатори реактивної потужності (промислові). Ними служать синхронні двигуни, які працюють в режимі перезбуджування або статичні конденсаторні батареї з автоматичною або ручною системою управління. Це громіздкі і складні пристрої, розраховані під певне обладнання.
Реальні компенсатори мають складну систему управління та контролю, яка дозволяє регулювати кількість необхідної компенсації, залежно від навантаження в даний момент часу, а нам розповідають, як , просіть, "какашка" розмірами і масою з комп'ютерну мишу здатна заощадити нам до 30-35% споживаної електричної енергії Все, що я поки реально бачу: як цей диво-прилад красиво і "інтелектуально" відстежує кількість грошей у гаманці покупця, прагнучи зменшити їх максимально швидко...
