Симферопольский завод телевизоров им. 50-летия СССР Производство телеувизора начато в 1986 году

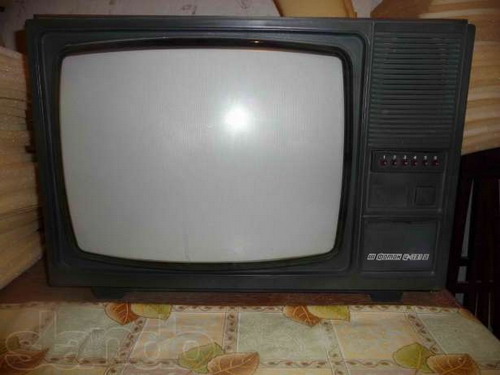

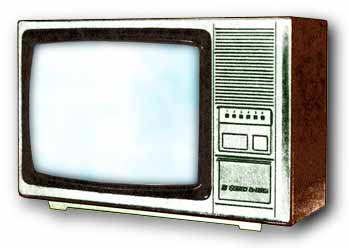

Унифицированный стационарный цветной телевизор третьего класса - ''Фотон Ц-381Д'' (ЗУСЦТ-П-51-6) рассчитан на приём телепередач цветного и чёрно-белого изображения в МВ и ДМВ. Он собран на полупроводниковых приборах и интегральных микросхемах. Коммутация программ электронная, со светодиодной индикацией ТВ канала.
В модели применён взрывозащищенный кинескоп типа 51ЛК2Ц с самосведением и углом отклонения лучей в 90°. В его акустической системе установлен громкоговоритель - 3ГД-38. Телевизор проявил себя как достаточно надёжный, с хорошей ремонтопригодностью и возможностью дальнейшей модернизации.
Основные технические характеристики: Размеры экрана ...............................................................................................203х404 мм. Чувствительность тракта изображения, ограниченная синхронизацией: МВ ....................................................................................................................55 мкв, ДМВ .................................................................................................................90 мкв. Чёткость ч/б изображения в центре экрана: по горизонтали ..............................................................................................450 линий, по вертикали ..................................................................................................500 линий. Номинальная выходная мощность ................................................................1 Вт. Диапазон звуковых частот ............................................................................100...10000 гц. Размеры модели .............................................................................................640х470х445 мм. Её масса ..........................................................................................................17 кг.
