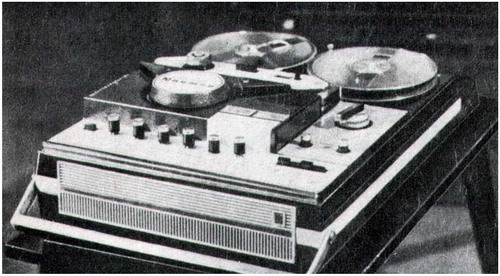

Катушечный відеомагнітофон "Юпітер-205" був досвідченим зразком, зібраним виключно на напівпровідникових приладах. Відеомагнітофон дозволяє записувати телевізійні програми в чорно-білому зображенні через телевізор має спеціальне згода аудіо-відео пристрій.
У відеомагнітофоні "Юпітер-205" була також передбачена можливість запису з мініатюрних на той час телевізійних камер. Тривалість запису або відтворення відеопрограми близько 45 хвилин. Носієм відеоінформації і звукового супроводу є спеціальна хромдиоксидная магнітна стрічка, намотана на спеціальну котушку.
Київський завод Комуніст. Модель 1974 року.
Відеомагнітофон "Юпітер-205" забезпечує чіткість зображення на екрані телевізора 250 ліній. Його можна використовувати і як звичайний чотиридоріжковий монофонічний аудіо-магнітофон із записом на звичайну магнітну стрічку зі швидкістю її руху 19,05 см/с, при цьому робочий діапазон записуваних або відтворених звукових частот становить 40...18000 Гц, що було просто чудово. Таким діапазоном високих частот міг похвалитися не кожен бобинник.
Для відтворення фонограм у "Юпітері-205" використовується вбудований гучномовець. В апараті є індикатор рівня запису і лічильник контролю за витратою магнітної стрічки. Зрозуміло, що якість відео залишало бажати кращого, та і в магазинах стали з'являтися перші радянські кольорові телевізори.
