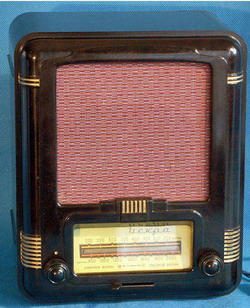

У 1952 році приймач "Іскра-49" був модернізований наступним чином: металевий футляр був замінений бакелітовим, а в саму схему нового радіо "Іскра-53" введений фільтр для зменшення перешкод по дзеркальному каналу, через вибірковість стала 24 дБ.
Піддався модернізації і сам гетеродин. Істотно змінена схема вирівнювання зсуву на сітці радіолампи кінцевого каскаду НЧ для поліпшення економічності, так само був застосований новий гучномовець - 0,5ГД-5 або 1ГД-7, КПЕ і шкала стала перевернутої.

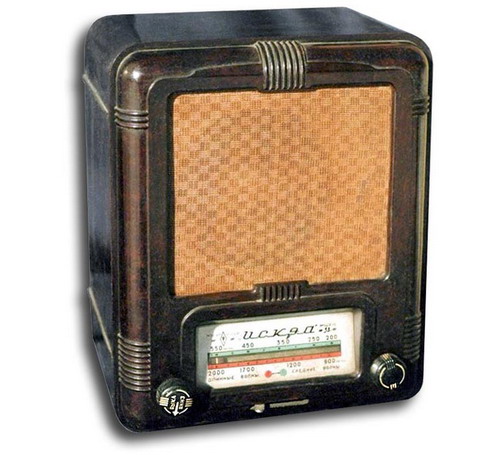

Замість похилої - шкала стала пряміше і з іншим малюнком, для чого було змінена конструкція шасі, в 1954 році і корпус і шкала так само були змінені. Змінені ручки управління. За іншими параметрами приймач повторює свого попередника
Основні технічні характеристики: Це четырехламповый супергетеродин, на лампах пальчикової серії: 1А1П, 1К1П, 1Б1П і 2П1П. Діапазони: ДВ ...............................................................................................2000-730 метрів СВ ...............................................................................................580-188 метрів. Чутливість моделі ........................................................400 мкВ. ПЧ ...............................................................................................110 кГц. Вибірковість каналами ....................................................15-20 дб. Вихідна потужність УНЧ на гучномовці типу 1ГД-2 близько 150 мВт. Діапазон відтворених звукових частот .........................200...3000 Гц.
Для живлення приймача використовуються спеціальні комплекти батарей. Основний комплект на 1000 годин роботи з батареєю напруження - БНС-МВС-400 і двома анодно-сітковими батареями ГСГ-60С-8 і полегшений, на 300 годин, з батареєю розжарення типу БНС-МВС-95 і двома анодно-сітковими батареями, тип 5СГ-60С-2,5.
Застосовані в радіоприймачі лампи, можуть працювати при значних відхиленнях напруги розжарення від номіналу в 1,2 в. Тому ланцюга розжарення немає реостата і не передбачені перемикання, хоча напруга розжарення за час роботи зменшується від 1,4 до 0,9 в. Струм розжарення 0,3 а. Дві анодні батареї по 60 мають відводи від 45 в і включаються послідовно. Робоча напруга анода 90 в. Тому спочатку батарей включають секції на 45, а потім по мірі витрати, підключають спочатку одну, а потім другу, запасну секції.

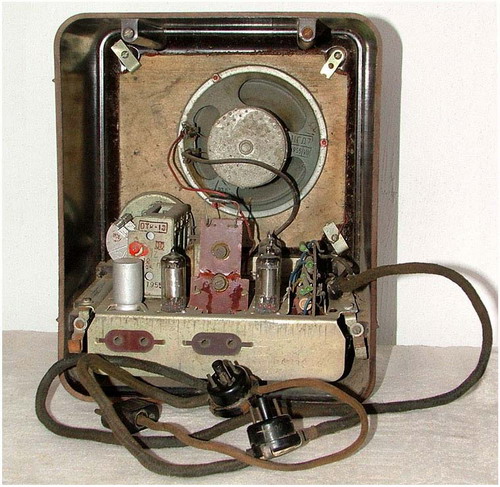

Радіоприймач має кабель живлення зі спеціальними фішками, які включаються до гнізда батарей. Секції підключають шляхом перестановки фішок. Схема автоматично регулює анодний струм в залежності від гучності роботи. При відсутності сигналу, анодний струм каскаду УНЧ малий і споживання 6 мА.
Це здійснюється за рахунок сіткової батареї. Напруга 9 від батареї подається мінусом на керуючу сітку лампи - 2П1П і припирает її при відсутності сигналу. При сигналі зсув менше і витрата анодного струму становить 12 мА
