Тула


Батарейний ламповий радіоприймач "Тула" зібраний на 2-х пальчикових лампах за схемою прямого підсилення 0-V-1 з постійним зворотним зв'язком і дуже економічний, в ньому передбачена можливість прийому на головні навушники з детектором при відсутності батарей живлення, можливе включення радіоточкою.


Основні технічні характеристики:
Діапазони:
Довгі хвилі (ДВ): ...............................................................150...410 кГц (2000-732 м).
Середні хвилі (СВ): ................................................................540...1500 кГц (555-200 м).
Чутливість ...................................................................40 мВ/м.
Споживання струму:
за анода ...................................................................................4,5 мА,
за напруженням ..................................................................................60 мА.
Вихідна потужність ................................................................40 мВт.
Діапазон відтворених звукових частот .......................200...3500 Гц.
Середнє звуковий тиск .....................................................2,3 бар.

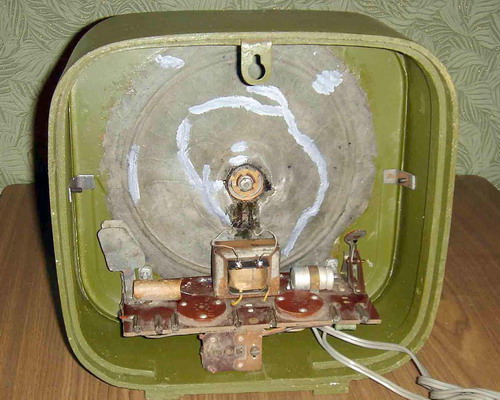

Всі деталі і вузли приймача змонтовані на плоскої панелі з ізоляційного матеріалу. Вузол установки складається з котушок з пересувним сердечником з альсифера. Переміщення здійснюється за допомогою шнурової тяги. Для перекриття діапазону, розбитого на 4 ділянки, сердечник проходить почергово через 4 котушки. Перемикач пов'язаний з сердечником тягою і перемикання здійснюється автоматично при переході сердечника з однієї котушки в іншу.

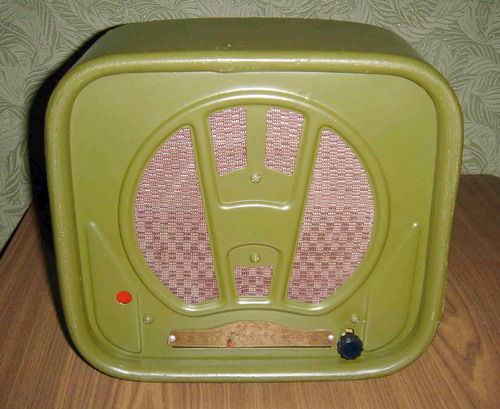

Приймач має всього одну ручку, яка крім установки і автоматичного перемикання діапазонів, служить для регулювання гучності і включення живлення. При піднятті ручки вгору відбувається включення живлення і спрацьовує покажчик включення. Рухом ручки вгору або вниз регулюють гучність. Налаштування на хвилю в перших випусках здійснювалася спочатку пересуванням ручки в горизонтальному напрямку.


Надалі конструкція механізму була змінена і налаштування з 1952 року, здійснювалась не пересуванням ручки а її обертанням навколо власної осі. Магнітна система гучномовця знаходиться всередині дифузора. Для підвищення к.к.д. гучномовця і поліпшення частотної характеристики в області середніх і нижніх звукових частот в ньому застосований дифузор більшого розміру, ніж це прийнято зазвичай для дешевих малогабаритних приймачів.

Нитки розжарення ламп з'єднані послідовно і розраховані на живлення від 2-х елементів типу ЗС. Коли через кілька місяців роботи напруга елементів падає до 2,2 в одну половину нитки розжарення радіолампи 2П1П замикають накоротко і приймач продовжує працювати в економічному режимі. Для цього служить гвинт, розташований з задньої сторони на кронштейні. При його ввертывании у верхнє отвір, відбувається потрібне замикання частини нитки, що дозволяє краще використовувати батареї.

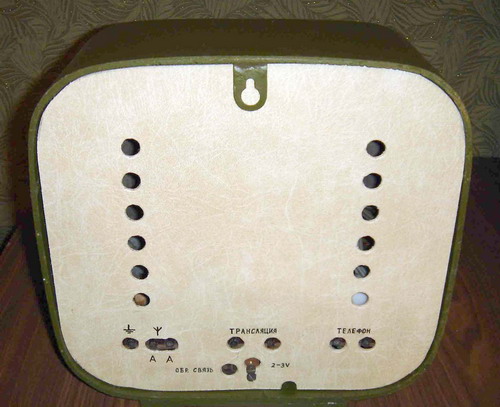

Для анодів, використовується батарея БАС-Р-6О. Всі батареї укладені в коробку з гніздом, для з'єднання шнуром з приймачем.

Скачати електричну принципову схему "Тула"
Завантажити інструкцію або керівництво по експлуатації "Тула"
