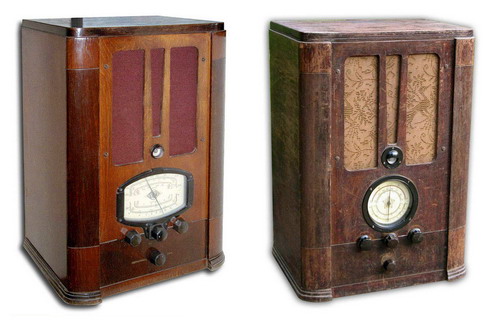

За весь час виробництва радіоприймачів серії "СВД" їх електрична схема 3 рази змінювалася, а відповідно до неї змінювалося і найменування моделі. Чергова модернізація Олександрівського радіозаводу отримала найменування "СВД-9". На початку 1940 року кругла шкала приймача була замінена на овальну, також частково модернізована електрична монтажна схема. У 1939 році на базі цього радіоприймача була випущена дослідної серією радіола - "Д-9".
Основні технічні характеристики: Радіоприймач - "СВД-9" зібраний на дев'яти лампах типів: 6К7, 6А8, 6Х6, 6Ф5, 6Л6, 5Ц4 і 6Е5. Діапазони ДВ (А) 750-2000 м, СВ (Б) 200-556 м, КВ, (Г) 85,7-33,3 м, КВ, (Д) 36,6-16,7 м Усереднена чутливість приймача ......................................................30 мкВ. Проміжна частота ....................................................................................445 кГц. Номінальна вихідна потужність підсилювача приймача - 3, максимальна 7 Вт. Діапазон звукових частот ................................................................................100...4000 Гц. Споживана від мережі потужність ......................................................................100 Вт. Розміри приймача ............................................................................................560х360х290 мм. Маса ...................................................................................................................16 кг.

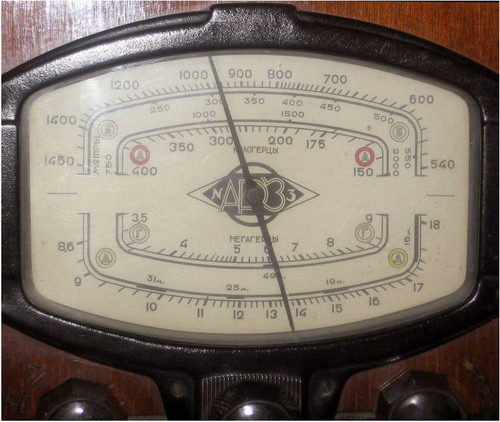

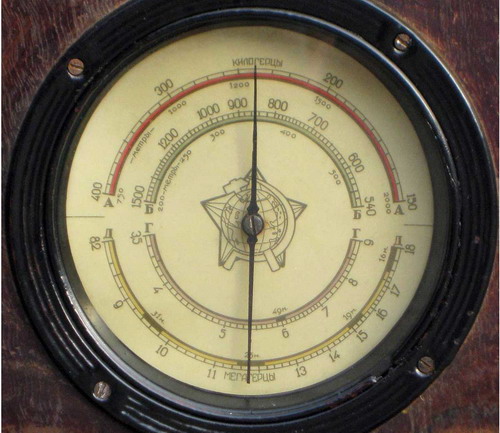

Радіоприймач "СВД-9" зібраний у футлярі з багатошарової фанери і дерев'яного шпотя, покритий лаком. Кругла, пізніше овальна шкала радіоприймача захищена склом. В центрі шкали емблема: земна куля із зіркою, серпом і молотом, на овальної логотип Олександрівського радіозаводу.
Над шкалою знаходиться індикатор настройки з козирком, є чотири ручки управління. Перший перемикач діапазонів (А-Б-Г-Д), далі налаштування і гучність. Нижня регулятор тембру з вимикачем мережі. Подвійна ручка налаштування з редуктором. Гучномовець АС типу "ГМЭ-1" з підмагнічуванням.
Скачати електричну принципову схему "СВД-9"
Завантажити інструкцію або керівництво по експлуатації "СВД-9"
