Вогник


Московський Державний радіозавод "Червоний Жовтень". Серійне виробництво моделі розпочато в I кв 1954 року.

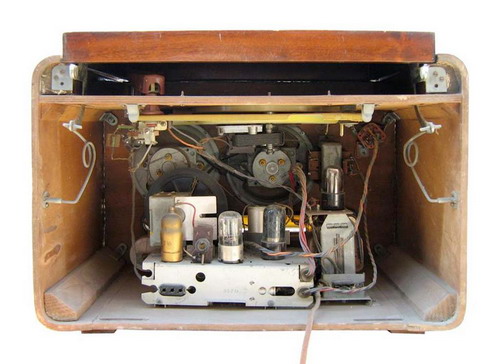

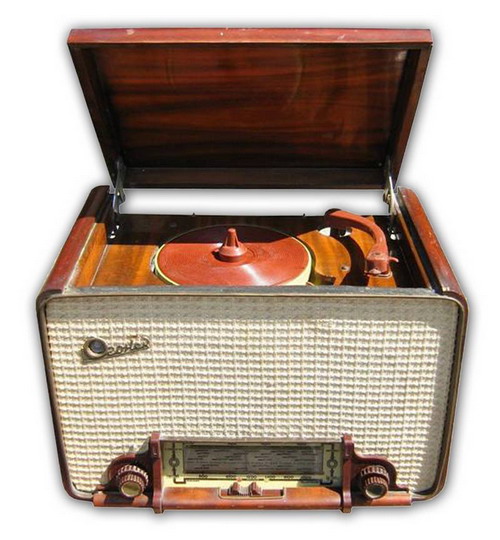

Настільна лампова радіола третього класу "Вогник" розроблена на основі серійно випускає радіоприймача з однойменною назвою і являє собою шестиламповый супергетеродин, що працює на стандартних діапазонах СВ і ДВ, об'єднаний з універсальним, двошвидкісним (33, 78 об/хв) електро-проигрывающем пристроєм з електромагнітним звукознімачем.


Основні технічні характеристики:
Чутливість в обох діапазонах 300 мкВ.
Номінальна вихідна потужність на двох гучномовцях - 1ГД-1, (або 1ГД-9) не менше 1 Вт. Максимальна вихідна потужність 2 Вт.
Під час прослуховування грамзапису акустична система моделі ефективно відтворює смугу частот - 150...5000 Гц.
В радіолі є регулятор тембрів з високим і низьким частотам з нулем посередині. В радіолі є і оптичний індикатор настройки.


Споживана радиолой потужність від електричної мережі при радиоприеме 55, а під час прослуховування грамзапису 65 Вт. У 1955 році радіола була модернізована. Було замінено її электропроигрывающее пристрій на нове стандартизоване типу УПМ-1, зроблені невеликі зміни в електричній схемі, системи комутації та футлярі.
Розміри радіоли ................................................................500х320х315 мм,
Вага .......................................................................................14,5 кг.
Ціна радіоли на той час .................................................67 рублів.

Скачати електричну принципову схему "Вогник"
Завантажити інструкцію або керівництво по експлуатації "Вогник"
