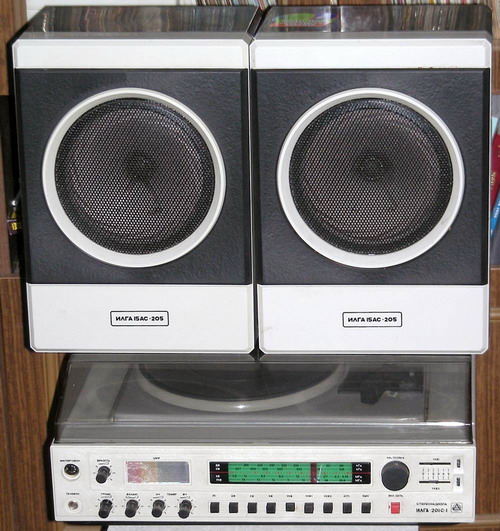

"Илга-201С-1" є радиолой другого класу, проводилася він на Іркутськом радіозаводі з 1989 року. Радіола зібрана на напівпровідникових приладах і складається з всеволнового тюнера, двошвидкісного електро-який програє пристрою типу "3-ЕПП-48СП" з головкою типу "ГЗП-301", підсилювача звукових частот і 2-х акустичних систем типу "Илга 15АС-204" або "Илга 15АС-205".
Виробник: Іркутський радіозавод. Виробництво радіоли з 1989 року.

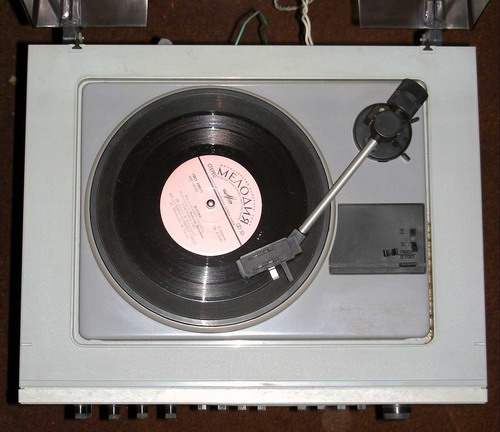

Всеволновй тюнер має наступні робочі діапазони: - ДВ від 2027 до 1052,6 м, - СВ від 571,4 до 186,7 м, - KB від 50,4 до 30,6 м, - УКВ-ЧМ від 4,56 до 4,05 м, Двохшвидкісний электропроигрывающее пристрій: 33 і 45 об/хв типу "3-ЕПП-48СП" з головкою типу "ГЗП-301" Підсилювач звукових частот і дві акустичні системи типу "Илга 15АС-204" або "Илга 15АС-205".

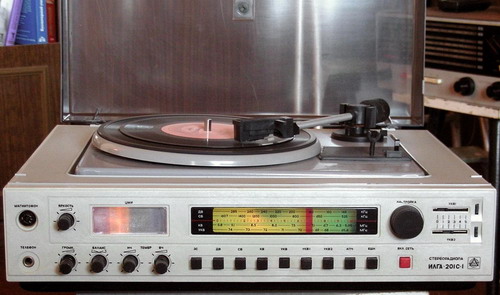

Радіола має роздільні регулятори тембру по НЧ, ВЧ частот, регулятор стереобаланса, відключається систему АПЧ і БШН в УКХ ЧМ діапазоні, 4х канальний світлодинамічний індикатор спектру сигналу звукової частоти, кнопковий вимикач акустичних систем, гнізда включення стереотелефонів і магнітофона.
Основні технічні характеристики: Частота обертання диска ЕПП: ....................................................................33 і 45 хв . Коефіцієнт детонації ............................................................................0,25%. Відношення сигнал/фон ЕПП не менш ........................................................55 дБ. Номінальний діапазон відтворених звукових частот: электропроигрывающего пристрою .......................................................50...12500 Гц, підсилювача ЗЧ - 63...12500 Гц, АС ...............................................................100...12500 Гц. Номінальна вихідна потужність .............................................................2х3 Вт. Коефіцієнт гармонік ..............................................................................2%; Звуковий тиск ......................................................................................0,89 Па. Габарити радіоли .....................................................................................420х360х175, акустичної системи .............................................................................380х260х210 мм. Вага радіоли ............................................................................................... 8 кг. Вага АС ..........................................................................................................3 кг.
