Хто раніше не мріяв про кишеньковому переносному радіо? Це ж так зручно, його можна взяти з собою на прогулянку, в ліс або на річку, поїхати з ним на дачу і не залежати від наявності електрики.
Мінський радіозавод Виробництво приймача з 1962 року

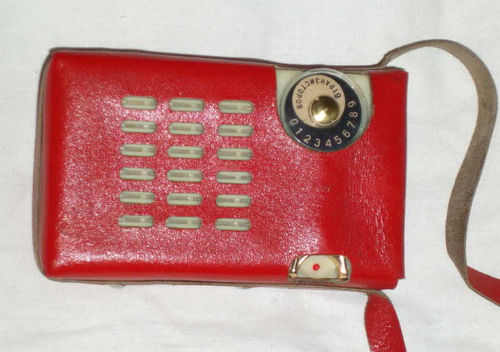

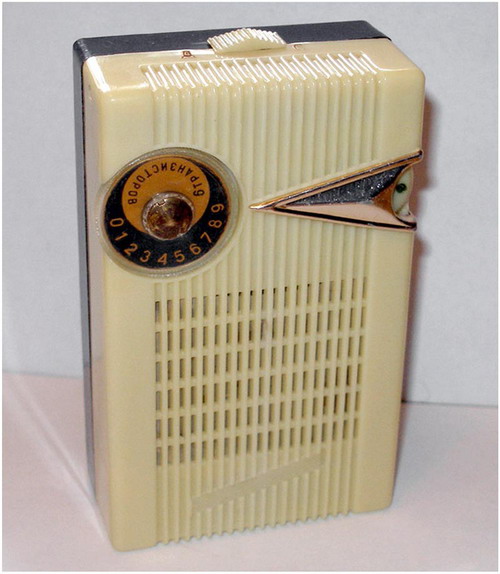

Кишеньковий супергетеродинний радіоприймач "Світ" розроблений в СКБ Мінського радіозаводу. Прийом здійснюється на внутрішні магнітні антени.

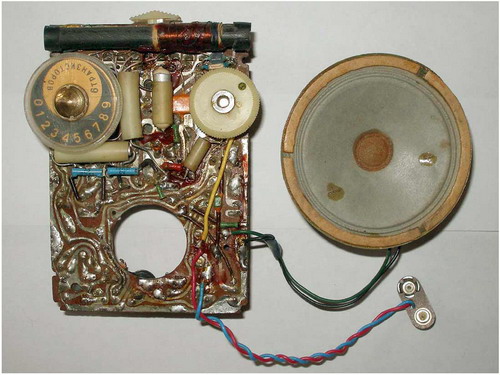

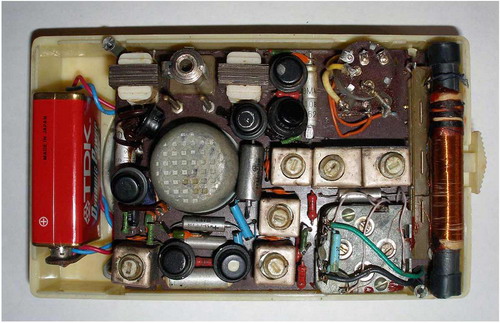

Приймач "Світ" являє собою супергетеродин, що працює в діапазонах ДВ, СВ, зібраний на шести транзисторах типу П401 і П13А, з живленням від батареї типу "Крона" або акумуляторної батареї "7Д-0,12" з напругою 9 вольт.
Основні технічні характеристики: Середня чутливість приймача в діапазонах: ДВ ...........................................................................................................3,0 мВ/м. СВ ...........................................................................................................2,0 мВ/м. Вибірковість по сусідньому каналу ...............................................16...20 дБ. Номінальна вихідна потужність .......................................................70 мВт при коефіцієнті нелінійних спотворень ........................................10%. Смуга відтворюваних частот гучномовцем .......................0,25ГД-1 450-3000 Гц. Дія АРУ одно ..............................................................................12 дБ. Проміжна частота ......................................................................465 кГц. Струм спокою ..............................................................................................5...7,5 мА,
Працездатність приймача зберігається при зниженні живлення до 5,6 вольт. У разі живлення приймача від акумулятора, його підзарядка здійснюється від електромережі без виймання з відсіку. Тривалість безперервної роботи приймача при середній гучності від батареї "Крона" - 20 годин, акумулятора 7Д-0,12" 10 годин. Розміри приймача 125х72х38 мм. Вага з батареєю 340 гр.
Корпус виготовлений з кольорового полістиролу. Ціна радіоприймача 41 рубль 40 копійок. У 1963 році радіоприймач модернізований, були поліпшені параметри і збільшений корпус.
Скачати електричну принципову схему "Світ"
Завантажити інструкцію або керівництво по експлуатації "Світ"
