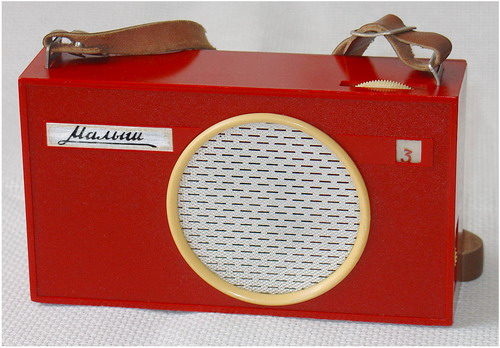

Створений на базі радіо-конструктора "Цвіркун", дитячий радіоприймач-іграшка "Малюк" призначався для дітей середнього і старшого шкільного віку, хоча особисто мені подобалося грати з приймачами і в дошкільному віці. Куйбишевський приладобудівний завод Рік випуску моделі - 1978 За такою ж електричної схеми і конструкції - заводом випускалося ще кілька приймачів, під найменуванням "Зорька", "Забава" та набір-конструктор "Марс". Радіоприймач "Малюк" зібраний по схемі прямого посилення 2-V-2, на п'яти германієвих транзисторах і працює в діапазонах ДВ, СВ. Основні технічні характеристики: Чутливість добре налаштованого приймача в обох діапазонах, не менше ..10 мВ/м. Селективність не менш ..................................................................................................10 дБ. Номінальна вихідна потужність 80, максимальна ....................................................150 мВт. Діапазон відтворюваних частот по звуковому тиску .......................................450...4000 Гц. Харчується приймач від батареї "Крона" або акумулятора - 7Д-0,1. Струм спокою становить ......................................................................................................6...8 мА. Радіоприймач "Малюк" призначений для активного відпочинку дітей шкільного віку, шкода тільки, що хороших радіопрограм у той час практично не було. Роздрібна ціна приймача становила 16 рублів 50 копійок. Приймачі випускали різної забарвленням корпусів, червоної, чорної, блакитний і дещо рідше - білою. Скачати електричну принципову схему "Малюк" Завантажити інструкцію або керівництво по експлуатації "Малюк" Схожі матеріали по темі: Марс
Категорія: Приймачі для дітей \| Автор: Admin (11.09.2014) \| Переглядів: 710
Теги: Куйбишев, Малюк, Марс, Цвіркун

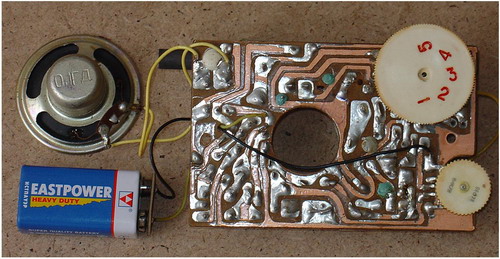

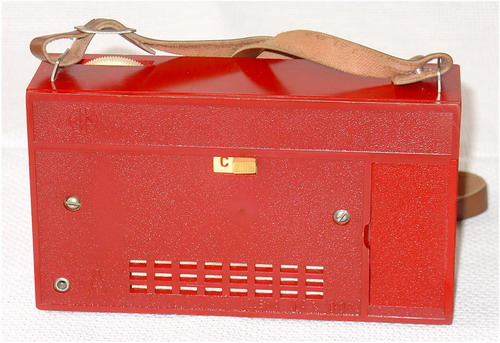

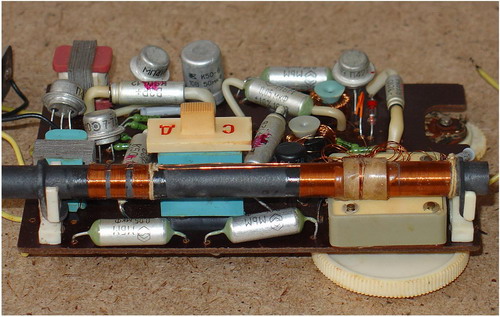

Картинки: 001 002 003 004
