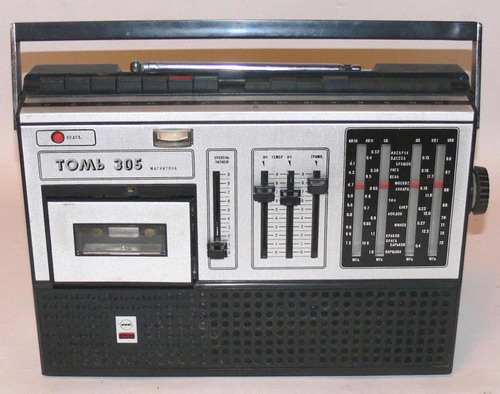

Вега-320, Томь-305


Магнітоли "Вега-320" і "Томь-305" розроблені на базі магнітоли "Форум-301", складаються з всеволновых шести-діапазонних радіоприймачів і одношвидкісних магнітофонних панелей 3-го класу типу МП-305 виробництва Томського радіотехнічного заводу. Обидві моделі абсолютно однакові за схемою і конструкції, а різні найменування зумовлені тільки тим, що випускалися вони на різних заводах.


На відміну від базової моделі, в підсилювачі ПЧ - AM тракту нових магнітол використовуються не резонансні контури, а п'єзокерамічні фільтр, а двухкаскадный підсилювач ПЧ суміщеного AM-ЧМ тракту доповнено каскадом на мікросхемі з новим ланцюгом АРП (автоматичне регулювання підсилення).


В підсилювач-НЧ були введені роздільні регулятори тембру з вищим і нижчим звукових частот і доданий низькочастотний каскад на 2-х транзисторах. Для живлення від електричної мережі магнітоли мають вбудовані блоки живлення з випрямлячами і стабілізаторами.


Магнітоли "Вега-320" і "Томь-305" розраховані для роботи зі стандартною малогабаритної касетою МК-60, але туди чудово ставала і МК-90, які нам привозили з-за кордону.

Основні технічні характеристики "Вега-320" і "Томь-305":
Швидкість магнітної стрічки - 4,76 см/с, коефіцієнт детонації................. 0,4%.
Відносний рівень перешкод в каналі відтворення.......................... -43 дБ.
В магнітолах встановлені динамічні головки 1ГД-37 замість 0,5ГД-30, які застосовувалися в магнітолі "Форум-301".
Номінальна вихідна потужність магнітол......... 0,3 Вт, максимальна.......... 0,8 Вт.


Діапазон відтворюваних частот на лінійному виході - 63...10000 Гц, а діапазон відтворюваних частот вбудованим динаміком при роботі магнітофона і приймача в діапазоні УКВ - 200...7100 Гц.
В інших діапазонах 200...3550 Гц.
Магнітоли живляться від електричної мережі 127 або 220 вольт або від шести елементів А-343.
Зовнішні габарити магнітол 300х375х100 мм, вага не більше 5 кг. Роздрібна ціна 230 руб.

Скачати електричну принципову схему "Вега-320, Томь-305"
Завантажити інструкцію або керівництво по експлуатації "Вега-320, Томь-305"
