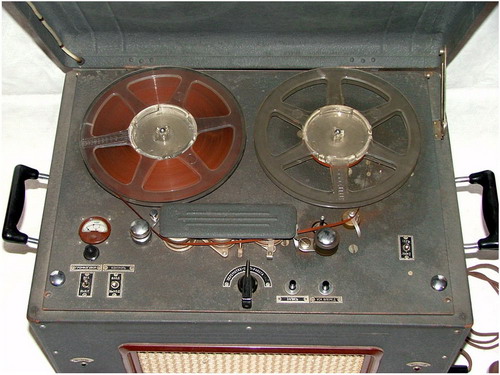

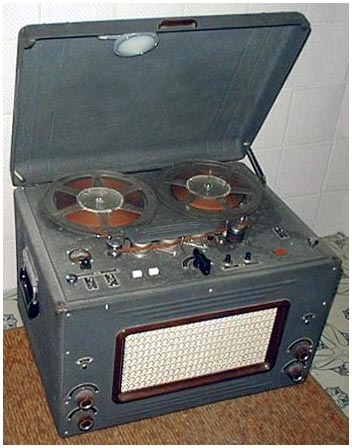

Стаціонарний магнітофон "МАГ-8М-ІІ" (М2) проводився на заводі імені Петровського з 1953 року. Він призначений для запису і програвання вже заздалегідь записаних однодорожечных програм звуку. Котушки розраховані на обсяг стрічки 500 м (в деяких серіях, стрічка намотується на спец. сердечники). Виробництво апарату з 1953 року . Тривалість запису (відтворення) 43 хв. Є функція двостороннього прискореної перемотування магнітної стрічки. В магнітофоні застосовані окремі підсилювачі запису та відтворення що дозволяє оператору контролювати майбутню запис у процесі її проведення. Основні технічні характеристики: Робочий частотний діапазон ...............................................................50...10000 Гц. Нелінійні спотворення ..........................................................................5%. Відносний рівень шумів не гірше ..............................................35 дБ. Чутливість при записі від: мікрофона .............................................................................................0,5 мВ звукознімача .....................................................................................200 мВ трансляційної мережі ...........................................................................10 Номінальна вихідна потужність ........................................................2,5 Вт. Коефіцієнт детонації .......................................................................0,6%. Живиться магнітофон від електромережі .................................................220 в. Споживана потужність .......................................................................250 вт. Габарити ................................................................................................300х535х440 мм Вага ...........................................................................................................52 кг. Магнітофон зібраний в металевому футлярі з піднімається кришкою. На передній стінці розташовані відбивна дошка з двома гучномовцями, індикаторні лампочки, регулятори гучності, тембру і рівня запису, перемикач входу підсилювача запису. На правій бічній стінці поміщені гнізда включення мікрофона, звукознімача, приймача і виходу на інший магнітофон при перезапису. Ззаду на шасі знаходяться гнізда зовнішнього підсилювача і запобіжник. Під кришкою знаходиться металева плата стрічкопротягувального механізму на якій знаходяться котушки з магнітною стрічкою магнітні головки (пере, записує, відтворює), провідний вал, притискної ролик направляючий ролик, напрямні стійки, перемикач роду робіт, стрілочний індикатор рівня запису, кнопка прискореної перемотування стрічки вперед, кнопка для включення режиму запису, загальний вимикач електричної мережі, вимикач гучномовців і перемикач контролю входу та виходу. Скачати електричну принципову схему "МАГ-8М-II" Завантажити інструкцію або керівництво по експлуатації "МАГ-8М-II" Схожі матеріали по темі:
Категорія: Лампові котушкові магнітофони \| Автор: Admin (28.06.2014) \| Переглядів: 3823

Картинки: 001 002 003 004
