Історія або як все починалося Історія виникнення та створення перших проекційних телевізорів бере свій початок дуже давно, з початку 20-го століття. Перші чорно-білі телевізори, по суті, і були "проекційними", ось вони:
Саме так, просто раніше, як Ви пам'ятаєте з історії створення кінескопів, їх довжина була зовсім немаленька, тому, щоб телевізори не займали вони підлогу кімнати, кінескопи в них встановлювалися вертикально, а дивилися їх через відображення в дзеркалі, встановленому у верхній відкидний кришці

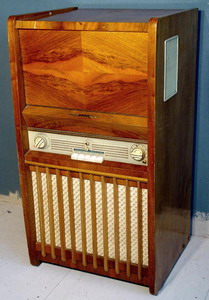

Звичайно, скажете ви, в такому случии, якщо дивитися будь телевізор у відображенні дзеркала, він відразу стає проекційним? Однак, саме так це і є Всі кінескопні телевізори, по суті, є проекційними, адже електронні промені "малюють" нам зображення на екрані (кінескоп), але, давайте підемо далі і подивимося на перші проекційні телевізори виробництва СРСР. Їх не було у вільному продажу, вони виготовлялися малими партіями на замовлення організацій з 1951 року. Перед Вами більш пізні моделі "Москва" і "Топаз" (1957-1961)
Ці "тумбочки", з розмірами близько 1х0,5х0,5 метра, зібрані в дерев'яних корпусах, мали вагу близько 70кг і були розраховані на одночасний перегляд 25-30 глядачами. Крім прийому телевізійних програм, вони могли приймати радіостанції або крутити платівки, мали неабиякий акустичну систему (до 6 динаміків) і дротовий пульт дистанційного керування

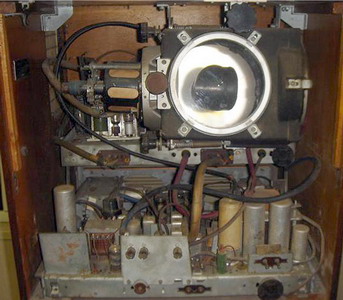

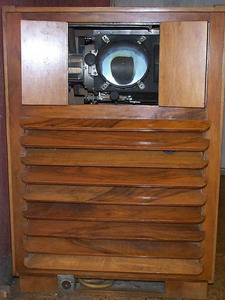

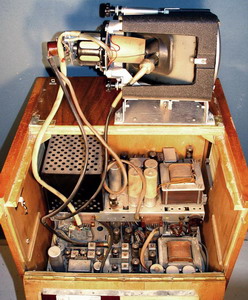

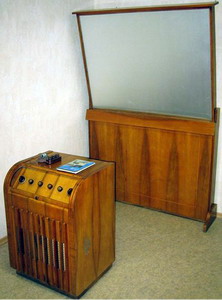

Для забезпечення максимальної яскравості зображення, проекционники комплектувалися алюмінієвим відображає екраном в рамі з розмірами: 1045х1345х70 мм (1300х1060х130 мм) з двома складними підставками, який встановлювався 2,5 метрах від телевізора і важив близько 30 кг В установці використовується кінескоп 6ЛК1(Б) з оптико-механічною системою, що дозволяє проектувати зображення на екран в якості, нітрохи не поступається якості звичайних кінескопних телевізорів того часу. Ось вид "зсередини":
В СРСР так само були випущені дві моделі кольорових проекційних телевізорів "Смарагд-201" і "Смарагд-203" (1959 рік), проте вони не знайшли широкого застосування. Зображення в них формувалося трьома різними кінескопами (кожен давав свій колір), а оптико-механічна система зводила відбиває на екрані три зображення в одне (повноколірне). Модель 201 була такою ж великою, як і її чорно-білі "брати" (близько 80 кг), а ось "Смарагд-203" представляв собою настінний проекційний телевізор індивідуального користування
Роботу схеми забезпечували 36 радіоламп і 22 напівпровідникових діода, а розміри відображає зображення на екрані: 350х460 мм (приблизно 580 мм по діагоналі або 23 дюйма). На цьому, на жаль, все, а от за кордоном - проекційна техніка продовжувала і продовжує розвиватися
Светоклапанный проектор Светоклапанные проекційні пристрої на масляній плівці (з певними оптичними та електричними характеристиками), модульованим електронним променем (система «Эйдофор») - так само заслуговують на увагу, бо така система дозволяла отримати зображення, розміром в десятки квадратних метрів. Принцип роботи светоклапанного пристрою полягав у наступному: світло від потужного джерела з лінзової оптикою 1 забезпечує рівномірність потоку, що потрапляє на щілинне дзеркало 2 і відображається ним на сферичне дзеркало 6, покрита масляною плівкою 7. Дзеркала зорієнтовані таким чином, що при гладкій плівці світло, відбиваючись, повертається в напрямку до джерела, а екран 4 залишається незасвічені
Деформація плівки в якій-небудь точці викликає відхилення відбивається від неї променя, який, проходячи через щілину дзеркала 2, потрапляє з допомогою проекційної оптики 3 в певну точку екрану. Яскравість світіння плями на екрані залежить від деформації плівки, яка, в свою чергу, залежить від величини заряду, встановлюваного на її поверхні електронним пучком. Електронна гармата 5, що генерує електронний пучок, укладена в загальну зі сферичним дзеркалом скляну оболонку, в якій підтримується вакуум. Пучок фокусується, відхиляється електромагнітної системою і модулюється по потужності аналогічно тому, як це відбувається у звичайних ЕЛТ (кинескопах). Основний недолік - вироблення олії, а його заміна (додаток із резервуара) - процедура не з простих
Проекційні телевізори і проектори на кинескопах Зазвичай дані телевізори представляють підлогові апарати, нижня частина яких - проекційні трубки з об'єктивами, акустична система і електроніка, а верхня - дзеркало і просвітний екран. Зображення формується наступним чином: від трьох дуже яскравих невеликих кінескопів світло основних кольорів (RGB) проходить через систему оптичних лінз, дзеркал, призм , захованих в корпусі телевізора і проектується на екран. Це призводить до значного збільшення зображення, яке виводиться на великий екран.
Трубки (кінескопи) мають дуже велику яскравість, тому не рекомендується довго дивитися нерухомі сюжети, так як може відбутися вигоряння люмінофора і, як наслідок, утворення смуг і контурів, що заважають подальшому перегляду. Крім того, в результаті значного, порівняно з розмірами кінескопа, збільшення зображення, втрачається яскравість. Їх можна було дивитися тільки "прямо", збоку або при падінні яскравого світла - перегляд таких систем був неможливий. Однак, якість передачі кольору було високим, як кінескопи прописували картинку постійно (в аналоговому режимі) і не мали "сітки". Найбільша поширена несправність - відсутність відомості променів, яку ще можна легко побачити, якщо зайти в сучасних зал гральних автоматів (імітаторів), хоч один без відомості - але там буде, а картинка з вилазять з боків червоним і синім кольорами дуже нагадує перші 3D фільми
Проекційні телевізори і проектори на ЖК (LCD) матрицях В даному виді проекторів і телевізорів, замість трьох кінескопів, використовуються три матриці для основних кольорів RGB (червоного, зеленого і синього) з подальшим зведенням трьох отриманих зображень в одне, або одна RGB (триколірна) матриця. Світло створюється потужною лампою, яка потребує постійного тепловідвід (як і матриці), навіть після закінчення роботи проектора, вбудований кулер (вентилятор) все ще продовжує охолодження кілька хвилин. Для трехматричной системи характерне розділення спектру світла лампи на колірні складові оптичним способом:
Світ поляризується і проходить через дихроические дзеркала, які поділяють його на три основні кольори (бачили веселку в небі?, ось приблизно так відбувається розподіл білого світлового потоку). Кожний колір потрапляє на "своє" РК-матрицю і просвічує її, потім оптика збирає все це назад (в один суцільний кольоровий потік) і, через об'єктив, передає на екран (в проекторі) або дзеркало (у проекційному телевізорі)
Недоліками проекційних РК-систем є неідеальна перенесення кольорів і недостатня швидкодія: за рухомими об'єктами видно "шлейф" (плата за оцифровування аналогового сигналу). Крім того, оскільки ці матриці працюють на просвіт, а просвічує їх досить потужна лампа , виникає проблема відводу тепла від матриць, однак якість трехматричной системи істотно вище одноматричной, просвітити яку ще складніше, так і гальм додається. До достоїнств системи можна віднести порівняно невисоку вартість, яскравий екран (знову ж таки, якщо дивитися на нього прямо) і невеликі габарити, порівняно з кінескопними проекторами і телевізорами
Проекційні телевізори і проектори на кремнієвій підкладці (LCOS) На напівпровідниковій підкладці LCoS-розташований кристала відображає шар, поверх якого знаходиться рідкокристалічна і матриця поляризатор. Під впливом електричних сигналів рідкі кристали або закривають поверхню, що відбиває, або відкриваються, дозволяючи світлу від зовнішнього джерела спрямованого відбиватися від дзеркальної підкладки кристала:
Як і у LCD-проекторах, у LCoS проекторах сьогодні використовуються в основному трехчиповые схеми на основі монохромних (одноколірних) LCoS-матриць, однак, існують так само одночіпове рішення, в яких кольорове зображення виходить використанням трьох потужних кольорових швидко перемикаються світлодіодів, послідовно дають світло для червоного, зелений і синього кольори. Одночіпові проектори не знайшли широкого застосування: триразові втрати світлового потоку при проходженні фільтра, невисока якість передачі кольору, більш складна технологія виробництва кольорових LCoS-чіпів
достоїнств тричіпових LCoS проекторів можна віднести більший коефіцієнт корисної заповнення робочого простору матриці: так як керуючі елементи розміщені за світло відбиваючим шаром, то вони не перешкоджають проходженню світла, на відміну від просветныхLCD-матриць, що зменшує "сітчатість" зображення і мінімізує "ефект гребінки" (шлейф за рухомими об'єктами). Крім того, LCoS мають більш глибокий чорний колір і більш високу контрастність, які досягаються завдяки "відображення", а не "наскрізного проходження" світлового потоку через матрицю, швидкодія LCoS матриць - так само вище, ніж у LCD матриць
