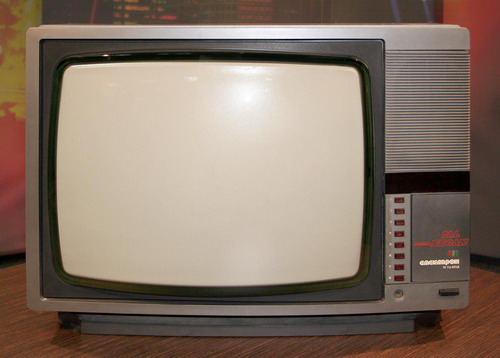

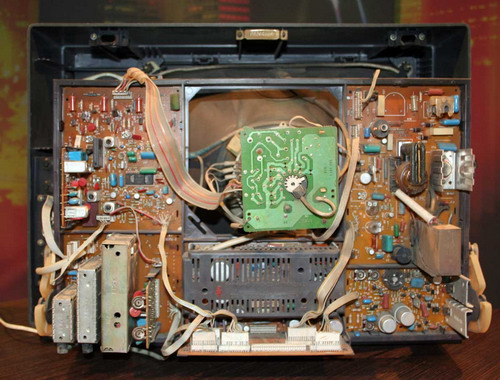

Телевизоры ''Электрон 51ТЦ-423Д'' и ''Электрон 51ТЦ-423ДИ'' (в комплектации с импортным кинескопом) обеспечивают приём телевизионных передач в цветном и ч/б изображении, в МВ и ДМВ диапазоне волн в системах PAL/SECAM. Это стационарные телевизионные приёмники модульной конструкции, на полупроводниковых приборах и интегральных микросхемах по праву можно считать одними из лучших моделей отечественной промышленности.
Львовский ТВЗ. Выпус к с 1990 года
Симпатичный пластмассовый корпус и дизайн - вот за что многие полюбили данную модель, у меня и по сей день есть такой телевизор, прекрасно показывает и очень редко ломается. Если в него встроить все навороты, такие как систему дистанционного управления, модуль ПАЛ (уже был на некоторых из них с завода), расширенный блок СКМ и модуль НЧ (для сопряжения с видеомагнитофоном либо ДВД) - получался отличный недорогой аналог импортного телевизора своего времени.
В телевизорах применён кинескоп с размером экрана по диагонали 51 см и углом отклонения лучей 90°. Телевизоры обладают высокой чувствительностью и эффективно действующей схемой АРУ, что позволяет вести устойчивый приём программ в зоне уверенного приёма и не очень.

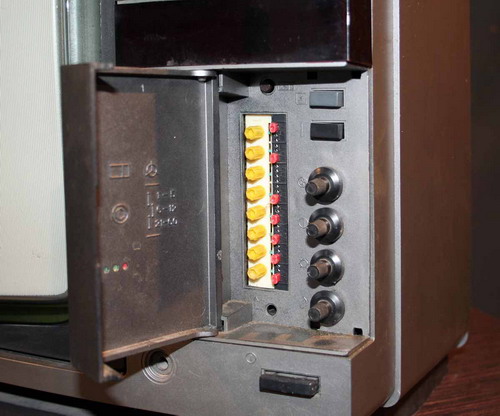

Выбор программ производится 8-программным электронным устройством (УСУ) со световой индикацией включенной программы. Переключение производится нажатием на одну из кнопок устройства, причём при любой нажатой кнопке телевизор можно настроить на любую из принимаемых программ. Наличие автоматической подстройки частоты гетеродина (АПЧГ) обеспечивает переключение программ без дополнительных регулировок и способствует повышению качества и устойчивости принимаемого изображения.
Схема обеспечивает работоспособность телевизоров при колебаниях питающего напряжения - 170...240 В. Телевизоры обеспечивают прослушивания звукового сопровождения телевизионной передачи на головные телефоны при выключенном громкоговорителе; записи звукового сопровождения телевизионной передачи на магнитную пленку; просмотра видеопрограмм от подключенного видеомагнитофона.
Основные технические характеристики: Чувствительность канала изображения, ограниченная синхронизацией: в МВ диапазоне .........................................................................................40 мкВ, в ДМВ диапазоне .......................................................................................70 мкВ. Номинальная выходная мощность канала звука .....................................1 Вт. Диапазон воспроизводимых частот по звуковому давлению ................10...10000 Гц. Потребляемая от сети мощность ............................................................70 Вт. Габариты телевизора ...............................................................................450х624х170 мм. Масса телевизора, не более .....................................................................24 кг.
Скачати електричну принципову схему "Електрон 51ТЦ-423Д"
Завантажити інструкцію або керівництво по експлуатації "Електрон 51ТЦ-423Д"
