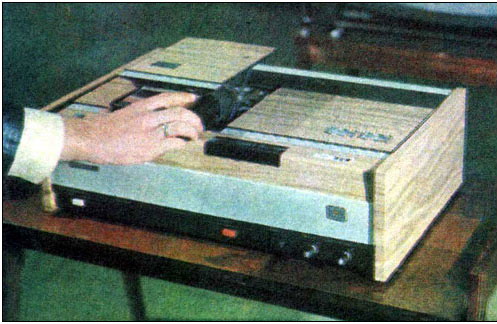

"Спектр-203-відео" є першим касетним кольоровим відеомагнітофоном-приставкою в СРСР. Він призначений для запису і відтворення кольорових і чорно-білих телевізійних програм, з використанням телевізорів обладнаних пристроєм сполучення, що входить в комплект і з телевізійних камер.
Львівське ПТО ім. Леніна. Модель 1974 року.
В апараті використовується похило-рядковий спосіб запису відеоінформації двома обертовими відеоголовками і поздовжній спосіб для запису звукового супроводу і керуючих сигналів.
Носієм відео і звукової інформації служить магнітна стрічка шириною 12,7 мм, поміщена в спеціальну касету - ВК-30 або ВК-45, час запису відповідно 30 і 45 хв. Заправка стрічки в тракт і вимикання апарату на початку або кінці магнітної стрічки здійснюються автоматично.
Основні технічні характеристики: Швидкість руху магнітної стрічки ...................................................................14,29 см/с, Коефіцієнт детонації ........................................................................................0,25%, Швидкість запису відеоінформації .......................................................................8,1 м/с, Смуга записуваних частот .................................................................................2,2 МГц Чіткість відтвореного зображення .............................................................200 ліній. Робочий діапазон записуваних частот каналу звукового супроводу .......120...12500 Гц, Відношення сигнал/завада в каналі звукового супроводу ............................37 дБ, Коефіцієнт спотворень на виході каналу звуку ..................................................5%. Споживана від електромережі апаратом потужність не більше .............................180 Вт. Габарити магнітофона ............................................................................................560х355х167 мм. Вага .............................................................................................................................17 кг.
