З березня 1934 року на радіозаводі їм. Козицького у Ленінграді, стали малосерийно випускати перший вітчизняний аматорський механічний телевізор "Б-2". Телевізор складався з блоку механічної розгортки з диском Ніпкова, радіотракту зображення на основі радіо " ЭЧС-2" і блоку синхронізації.

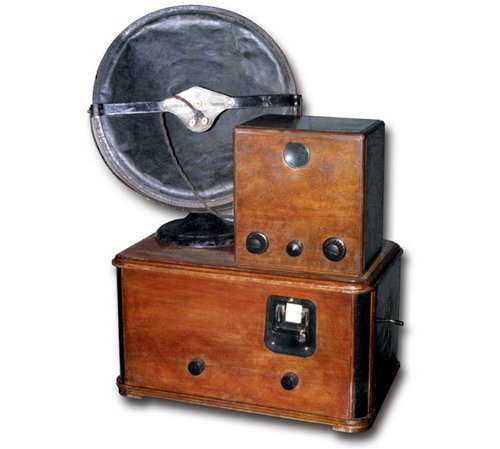

Для звукового прийому телевізійної передачі застосовувався приймач "ЭЧС-2", вироблений з 1932 року аводом "МосЭлектрик". Сам звук відтворювався гучномовцем тарілкою типу "Зоря", виробництва заводу ім. Калініна в Москві.
Зображення і звук приймалися на різних частотах в діапазоні середніх хвиль хоча цілком можна було використовувати інший діапазон хвиль. Зображення було з відтінком оранжевого кольору, так як його джерелом служила неонова лампа.

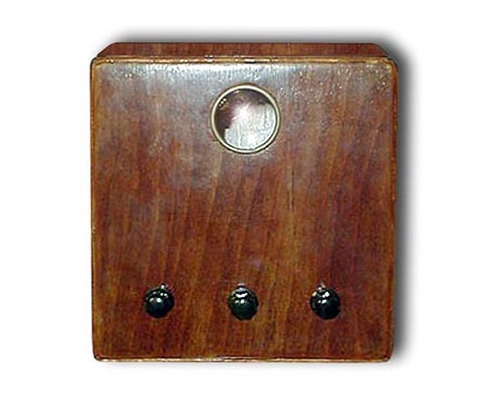

Розмір видимої частини екрану зі збільшувальною лінзою - 30х40 мм Телевізор мав налаштування на частоту і регулювання генератора синхронізації, містився в красивому дубовому корпусі, що має з лицьової сторони три рукоятки управління та оглядове вікно. Розміри 215х220х165 мм. Вага телевізора з лампами приймача 3,5 кг.
Аматорський механічний телевізор "Б-2" призначений для прийому рухомих зображень і звукового супроводу на відстані (по радіо або проводів) здійснюються в результаті використання фотоелектричного ефекту. Прийом зображення можливий на сам телевізор якщо це заводський варіант, а телевізор зібраний з комплекту тільки при спільній роботі з радіоприймачем.
У лівій стінці футляра телевізора зроблено вузький проріз, в який виведений механічний важіль, службовець для установки кадру в рамку при зміщенні його в горизонтальному напрямку.
У нижній частині задньої стінки ящика, укріплені дві втулки крізь які проходять шнури живлення. Лівий шнур вмикається в електричну мережу змінного струму з напругою 110 вольт, а правий підключається до приймача звукового супроводу. Між шнурами знаходиться затиск для підключення заземлення.
На передню панель телевізора виведені 3 ручки. Ліва - служить для зміни частоти синхронізації, яка часто збивалась із-за неспівпадання частоти обертання диска Ніпкова на приймальної і передавальної сторони.
Середня ручка - служить для зміни частоти генерує контуру, права - для регулювання числа обертів двигуна, на вісь якого насаджений диск Ніпкова. В оглядове вікно вставлена збільшувальна лінза. Всі деталі телевізора "Б-2" розміщені всередині ящика, доступ до них здійснюється завдяки наявності висувною частині задньої стінки.
Телевізор "Б-2" працює по механічній системі розгортки дає зображення за допомогою диска Ніпкова. Зображення складається з 30 рядків при числі елементів в рядку дорівнює 40. При перегляді телевізійних програм на такому телевізорі - не можна було розраховувати на високу якість, внаслідок малого числа елементів розкладання (1200).
Гарні результати виходять тільки при прийомі простих зображень, наприклад, мультиплікація і т.п. Яскравість зображення цілком визначалася силою прийому, тобто потужністю передавальної станції, відстанню від неї, якістю приймальної антени і т.д.
Регулярні телепередачі механічного телебачення з Москви відбувалися з 1 жовтня 1931 року по липень 1941 року включно. Багато радіоаматори країни в ті роки збирали телевізори не тільки заводського набору, але і опубліковані в журналах, а так само власні розробки.
Скачати електричну принципову схему "Б-2"
Завантажити інструкцію або керівництво по експлуатації "Б-2"
