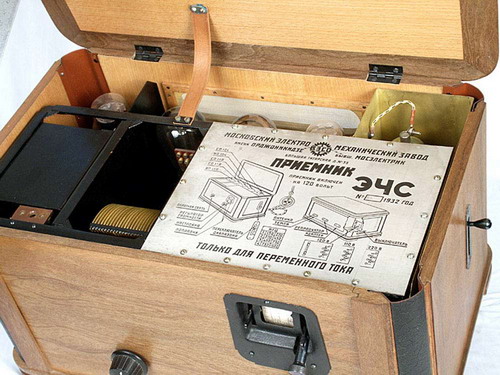

Під маркою "ЭЧС" - випускалися три різних моделі радіоприймачів: "ЭЧС-2", "ЭЧС-3" і "ЭЧС-4". Абревіатура "ЭЧС" розшифровується як: c Екранированно лампою, Четырехламповый, з живленням від ети, а 2, 3 і 4 - номер моделі відповідно. Модель радіо "ЭЧС-2" - найперша, найменш досконала, значно відрізняється від "ЭЧС-3" і "ЭЧС-4" по принциповій електричній схемі і конструктивного оформлення.
Модель "ЭЧС-2" - була розроблена в кінці 1930 року і спочатку носила назву "ЭЧС". Найменування "ЭЧС-2" вона отримала за рік початку випуску 1932, хоча дослідна партія приймачів "ЭЧС-2" була випущена в грудні 1931 року.

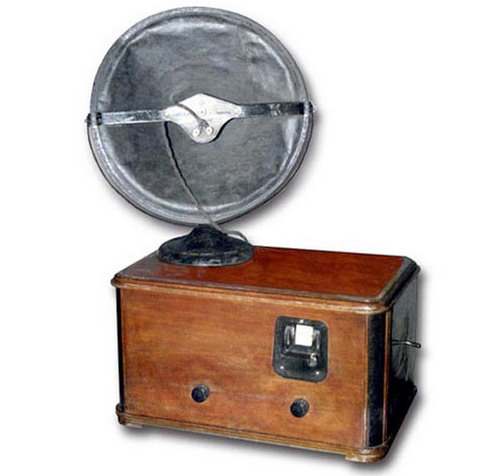

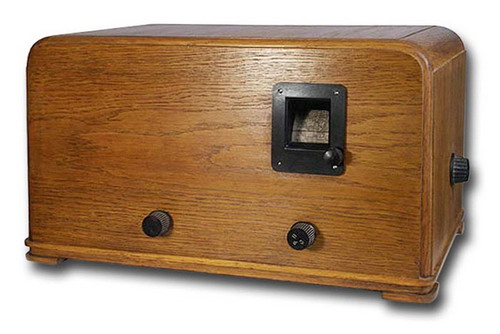

Моделі "ЭЧС-3" і "ЭЧС-4" по принциповій схемі абсолютно ідентичні, за винятком того, що приймач "ЭЧС-3" не має власного динаміка. В результаті цього зовнішнє оформлення приймачів "ЭЧС-4" і "ЭЧС-3" вийшло різним.

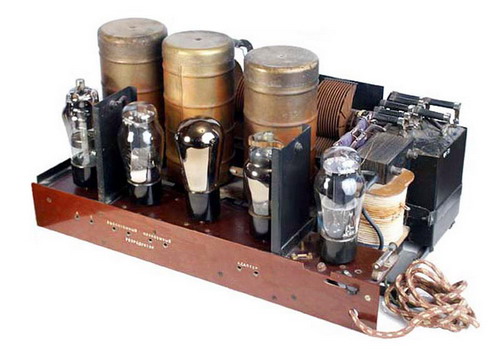

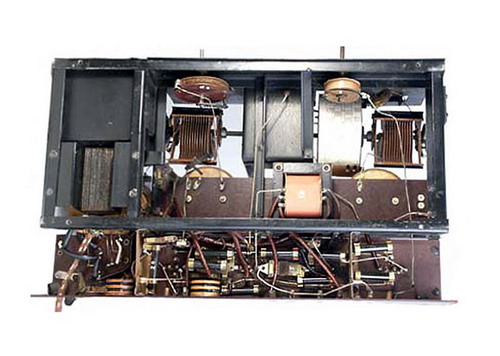

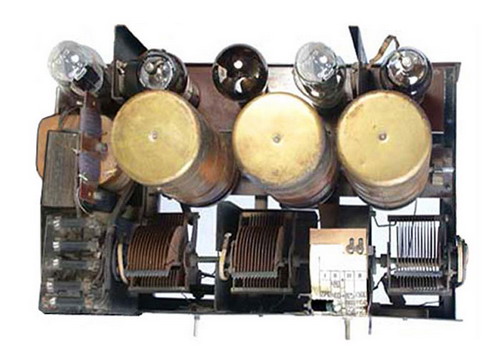

Всі три моделі приймачів розраховані на живлення від мережі змінного струму з напругою в 110, 120 і 220 вольт. По електричній схемі - це регенеративні приймачі прямого посилення типу 1-V-2, з трьома контуру мі.
Вихідна потужність приймачів становить від 0,8 до 1,5 ватт, відповідно моделям. Діапазон прийнятих хвиль - 200...2000 метрів, розділений на чотири піддіапазони. Передбачена можливість програвання грамофонних платівок зовнішнім звукознімачем.
Один з розробників приймачів, інженер Е.Геништа, що став надалі відомим радянським радиоконструктором і лауреатом Державної премії СРСР, написав у журналі, що приймач "ЭЧС" по своїй чутливості та вибірковості цілком можна порівняти з аналогічними європейськими радіоприймачами.
При випробуванні на практичному радиоприеме, приймачі серії "ЭЧС" виправдали задумані теоретичні та лабораторні дослідження.
Скачати електричну принципову схему "ЭЧС-2, ЭЧС-3, ЭЧС-4"
Завантажити інструкцію або керівництво по експлуатації "ЭЧС-2, ЭЧС-3, ЭЧС-4"
