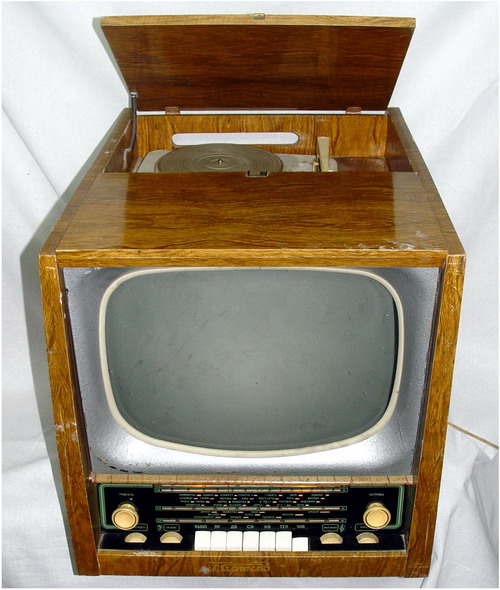

Телерадиола "Харків", як і телерадиолы "Білорусь-5" або "Концерт" складається з телевізора, радіоприймача 2 класу і універсального ЕПП. Радіомовний приймач працює в діапазонах ДВ 2000-723 м, СВ 557-187,5 м, КВ 51-24,8 м і УКХ 4,65-4,11 м хвиль. В акустичній системі установки працює широкосмуговий гучномовець 4ГД-7, укріплений ний на лівій стінці футляра, створюючи нормальний звук для великої кімнати.

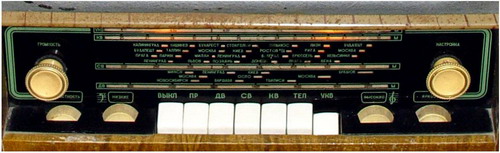

Футляр телерадиолы має розміри 530х490х565 мм, дерев'яний, імітований під цінні породи дерева. Увімкнення телевізора і приймача на різні діапазони а також ЕПП - проводиться за допомогою семиклавишного перемикача. Допоміжні ручки управління гнізда антен і головних телефонів розташовані на задній стінці установки. Ціна телерадиолы "Харків" 360 рублів.

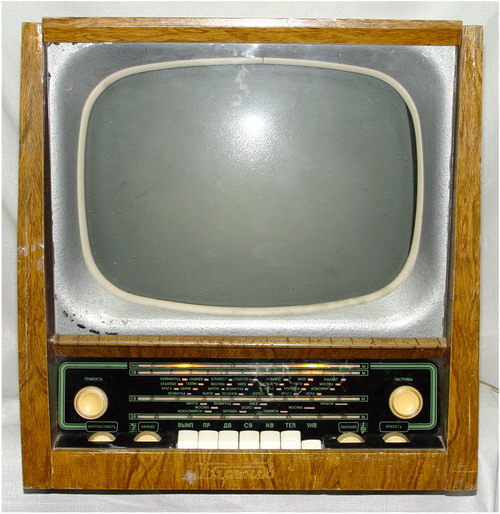

Якщо класифікувати комбіновані пристрої з розміром екрану телевізора, то наступним по порядку може бути представлений телевізор-радіола "Харків" з розміром зображення - 270х360 мм. За своїми якісними показниками, зовнішнього оформлення та оздоблення, ця телерадиола повинна бути віднесена до середньої категорії. Телевізор-радіола"Харків" має настільне оформлення.
В комплекті телевізор, всеволновый мовний радіоприймач і універсальний програвач для відтворення грамзапису з звичайних і довгограючих платівок. Для телевізора, приймача і плеєра використовується один і той же гучномовець типу 4ГД-1, забезпечує хорошу якість звучання.
Відмінною особливістю цієї моделі є можливість використання частини схеми телевізора в якості радиовещательного приймача. У цьому випадку перший каскад проміжної частоти каналу сигналів звукового супроводу працює в якості перетворювача для прийому радіомовних станцій на довгих, середніх і коротких хвилях.
Підсилювач низької частоти з роздільним регулюванням тембру нижчих і вищих звукових частот, а також блок живлення є загальними для телевізора і радиовещательного приймача. З метою економії електроенергії і збереження радіоламп і кінескопа під час прийому радіостанцій, або при програванні грамофонних пластинок, частина непрацюючої схеми телевізора автоматично вимикається.
Телевізор-радіола "Харків" конструктивно змонтований на двох шасі. На одному шасі розміщені: механізм налаштування на радіомовні станції зі шкалою і основними органами управління приймача і телевізора (клавішний перемикач діапазонів і роду роботи, регулятори гучності, тембру, яскравості і контрастності), а також схема каналу звукового супроводу з підсилювачем низької частоти.
На одним шасі розміщені: четырехкаскадный підсилювач проміжної частоти сигналів зображення і звукового супроводу, підсилювач відеосигналів, блоки розгорток і синхронізації з допоміжними ручками керування частотою кадрової і рядкової розгорнень, розміру зображення по вертикалі і горизонталі, лінійності і фокусування.
Слід зазначити що роздільне кріплення до стінок футляра, блоку перемикача каналів (ПТК), гучномовця, програвача і телевізора забезпечує вільний доступ до деталей монтажу і радиолампам.
Основні технічні характеристики: Чутливість по каналу зображення не гірше .......................................100 мкв. Чутливість у діапазонах: ДВ, СВ і KB не гірше ..........................................................................................200 мкв, у діапазоні УКХ не гірше ..................................................................................30 мкв. Роздільна здатність: по горизонталі в центрі екрану .......................................................................500 ліній; по вертикалі в центрі екрану ...........................................................................550 ліній. Смуга відтворюваних звукових частот під час прийому звукового супроводу телевізійної передачі і УКХ ЧМ ..............................................................................................100..8000 гц; під час прийому радіомовних станцій і відтворення грамзапису 100...6500 гц. Потужність, споживана від мережі: в режимі телебачення .........................................................................................150 Вт, режимі радіоприймання ...........................................................................................50 Вт, режимі відтворення грамзапису .................................................................65 Вт. Живлення від мережі напругою ............................................................................127/220 вт.
