Радіоприймач "А-12" є апаратом другого класу складності і являє собою шестиламповый дводіапазонний супергетеродин, з живленням від автомобільного акумулятора напругою 12,8 з заземленим мінусом. Приймач даної моделі розрахований для роботи в автомобілі ГАЗ-21 де рівень перешкод системи запалювання знижений і дозволяє вести прийом радіостанцій (ось такі перешкоди видавали авто, ніякої спеціальної глушилки не потрібно).

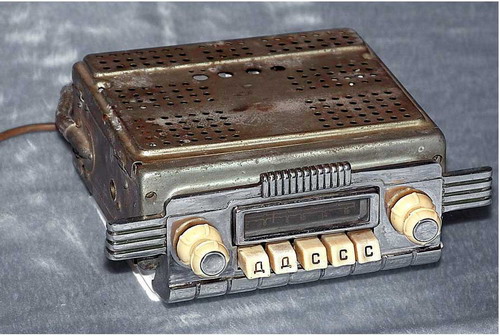

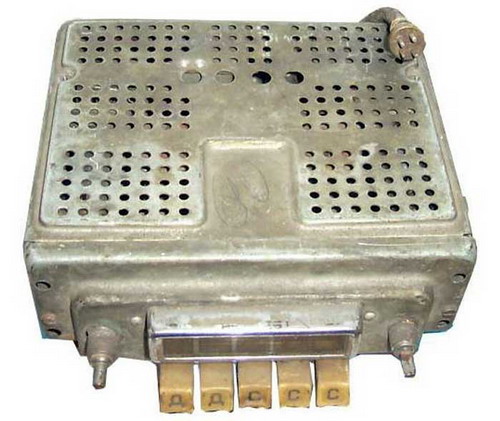

Автомобільний радіоприймач другого класу "А-12/А". Виробник: Муромський радіозавод. Моделі 1959 і 1961 року.
Застосування приймача в інших автомобілях, вимагає прийняття заходів для зниження перешкод системи запалювання і налаштування вхідного контуру. Приймач працює в діапазонах довгих: 723...2000 м і середніх хвиль 187,5...577 м.
Основні технічні характеристики: Чутливість на: СВ ........................................................................................................100 мкВ, ДВ ........................................................................................................250 мкВ. Вибірковість при розладі на 10 кГц на обох діапазонах ..28 дБ, по дзеркальному каналу .......................................................................26 дБ. При зміні напруги сигналу на вході приймача на 40 дБ і більше, завдяки роботі системи АРУ вихідна напруга змінюється на 8 дБ. ПЧ ........................................................................................................465 кГц.
Підсилювач НЧ - здатний розвинути вихідну потужність близько 2 Вт при коефіцієнті нелінійних спотворень 10 %. Смуга пропускання всього тракту приймача - 100...5000 Гц, при нерівномірності 14 (18) дБ і максимальному рівні шумів і фону по відношенню до корисного сигналу -35 (-28) дБ, цифри без дужок относятсся до ДВ, а в дужках до СВ діапазону. Споживана потужність від автомобільного акумулятора 42 вт.
Автомобільний приймач можна налаштувати на будь-яку радіостанцію і ця настройка фіксується за допомогою механічного пристрою. Всього можна зафіксувати 5 станцій: з них 2 в діапазоні ДВ і 3 в СВ. Надалі налаштування на зафіксовані станції і перемикання діапазонів виробляється шляхом простого натискання відповідної кнопки.
В комплект приймача входять блоки живлення ВП-9 або БП-12 - за допомогою яких напруга перетвориться в високу напругу, необхідне для живлення радіоламп. У блоці ВП-9 перетворення здійснюється за допомогою механічного вібратора, а блок живлення БП-12 побудований на транзисторах.

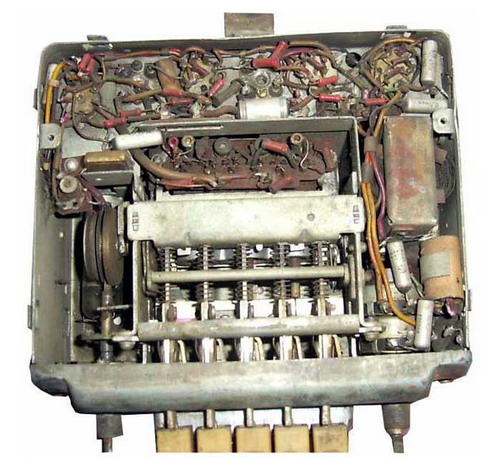

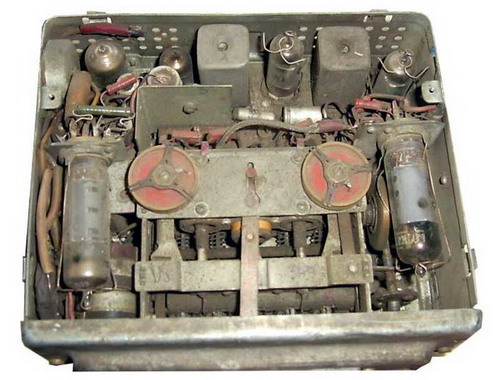

Комплект авто-радіо складається з 3-х частин: власне приймача, блоку живлення і гучномовця укріпленого на відбивній дошці. З 1961 року радіозавод випустив автомобільний радіоприймач "А-12А" має аналогічні технічні характеристики, але відрізняється від радіоприймача "А-12" лише застосуванням прогресивного друкованого монтажу радіодеталей.
Скачати електричну принципову схему "А-12, А-12А"
Завантажити інструкцію або керівництво по експлуатації "А-12, А-12А"
