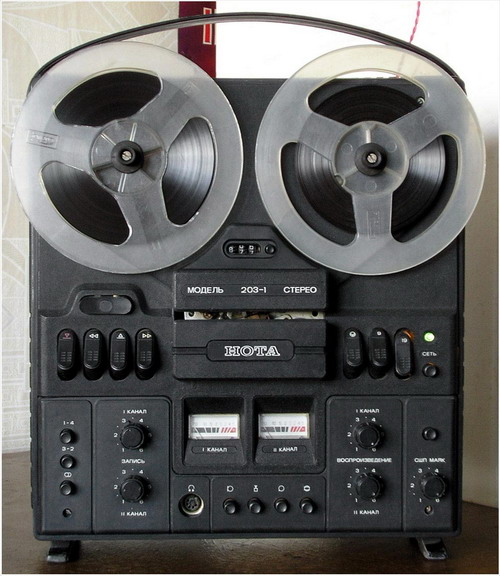

Магнітофон-приставка "Нота-202/203-З" проведений у відповідності з вимогами ГОСТ 12392-71 і призначений для високоякісного запису звуку на магнітну стрічку типу А4409-46Б з подальшим відтворенням через радіоприймач або радіолу мають НЧ вхід, або через іншу звуковідтворюючу систему, так як вбудованого звукового підсилювача він не має, власне кажучи, від цього і "приставка"
Новосибірський електромеханічний завод Випуск з 1976, 1977 та 1979 року
Магнітофон дозволяє проводити запис з радіо чи телевізора, радіотрансляційної лінії, звукознімача радіоли або електропрогравачі, або магнітофона. Рівень запису I і II каналів, а також рівень звукового сигналу по кожному каналу відтворення, можна контролювати за допомогою стрілочних індикаторів.

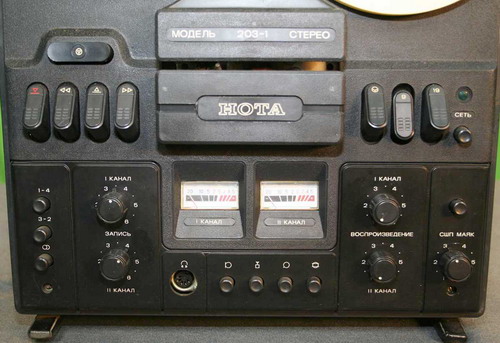

Всі апарати "Нота" зібрані за подібною електричної схемою, відмінності полягають у тому, що, магнітофон-приставка "Нота-202C" не має системи шумозаглушення СНІП "Маяк". Гніздо головних телефонів розташоване в тому місці, де у моделей 203 і 203-1 знаходиться регулятор порогу знедіювача шуму і кнопка живлення.
Селектор входів, під індикаторами, зсунутим дещо вліво, щоб розташовуватися по центру. "Нота-203" та "Нота-203-1" зібрані однією схемою, а відрізняються тим, що "Нота-203" не має автостопу. Автостоп в моделі "Нота-203-1" механічний, заснований на контролі натягу стрічки з подаючої котушки. Вхідні/вихідні параметри всіх моделей однотипні.
Основні технічні характеристики апарату: Споживана потужність, не більше, Вт ........................................................ 50. звуковий носій: магнітна стрічка типу ....................................................... А4409-6Б. Швидкість руху стрічки, см/с................................................................. 19,05 ± 2%, 9,53 ± 2%. Робочий діапазон звукових частот, Гц, на ЛВ: при швидкості 19,05/9,53 см/с ..................................................................... 40-18000/40-14000. Час запису, годину, з котушками №18 в стерео: на швидкості 19,05/9,53 см/с ....................................................................... 1,5/3, моно: ............................................................................................................ 3/6. Вага магнітофона, кг .................................................................................... 11. Робоче положення ..................................................................................... вертикальне. Ціна магнітофона-приставки (приблизно) ..................................................290 рублів.
