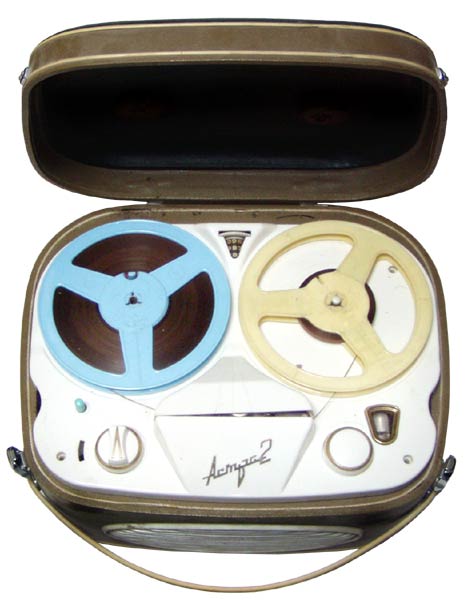

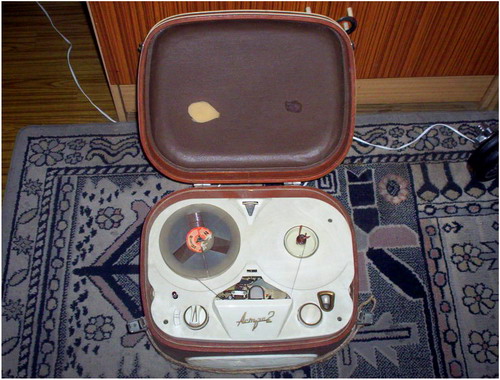

Магнітофон - "Астра-2" випускався на Ленінградському заводі "Техпробор" з 1962 по 1966 рік і був призначений для запису і відтворення звукових фонограм на магнітних стрічках типу 2, 6, зі швидкістю 4,76 або 9,53 см/сек. Запис на магнітофоні - двухдорожечная.
Основні технічні характеристики: Смуга частот при записі і відтворенні: на швидкості 4,76 см/сек................................................... 50...5000 Гц, на швидкості 9,53 см/сек................................................... 50...10000 Гц (Дані параметри наведені для магнітної стрічки типу 6). Рівень шуму ....................................................................40 дБ. Номінальна вихідна потужність................................... 2 вт. Потужність споживання від мережі...................................... 70 вт.

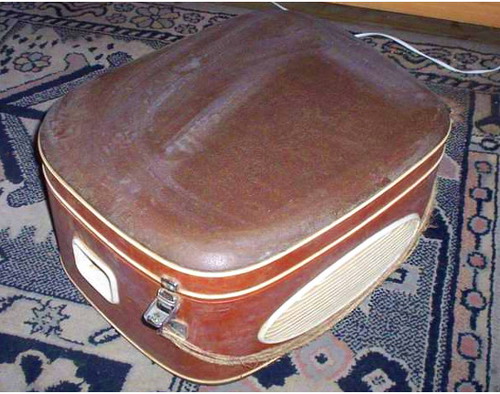

В акустичній системі застосовані два гучномовці типу 1ГД-18 або 1ГД-9. Габарити апарату 400х320х190 мм, вага 12 кг Магнітофон міг за бажанням покупця комплектуватися псевдо-стереофонічної акустичною системою. Вона складалася з одного НЧ (низько-частотного) і двох ВЧ (високо-частотних) гучномовців.
Магнітофон "Астра-2" не був стереофонічним, відмінність стерео від псевдо-стерео в тому, що обидва звукових каналу (лівий і правий) робляться штучно, з одного спільного. Зазвичай невеликий стерео-ефект досягався зсувом фази на 90 градусів між обома звуковими каналами.
