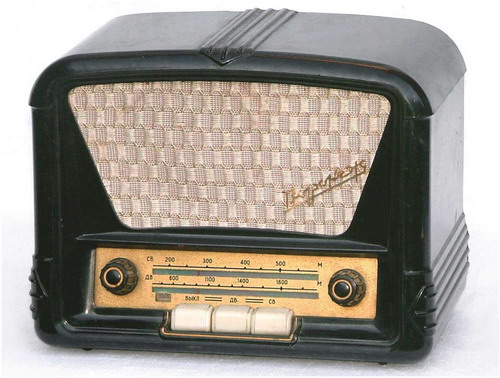

Настільний ламповий батарейний радіоприймач "Воронеж" являє собою п'яти-ламповий батарейний супергетеродин, з досить високими технічними параметрами. Виробником є Воронезький радіозавод, випускався приймач з 1954 року.

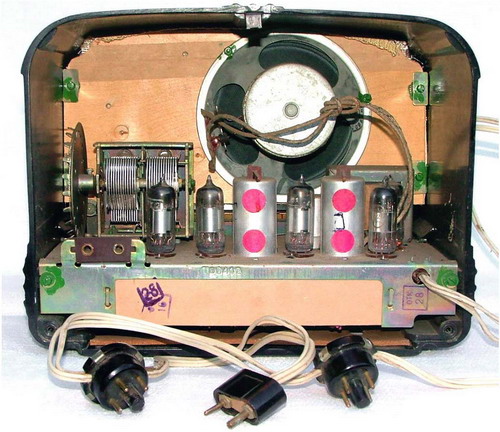

Радіоприймач призначений був для жителів сільської місцевості, у яких не було електрики, тому вони, крім радіоточки, могли задовольнятися лише батарейками. Він працює діапазоні ДВ, СВ (довгих і середніх хвиль),зібраний на радіолампах пальчикової серії і має каскади: Широкосмуговий УВЧ (підсилювач високих частот) на лампі 1К2П, перетворювач частоти на 1А2П, РЕЧНИКА на 1К2П, детектор, АРУ і попередній УНЧ на 1Б2П, кінцевий УНЧ на лампі 2П1П.
Основні технічні характеристики: Чутливість приймача в обох діапазонах.............. 400 мкВ. Вибірковість при розладі на 10 кГц......................... 20 дБ. Вихідна потужність не менше................................................ 125...300 мВт. Для харчування використовувалися батареї з напругою 90 для анодних ланцюгів, 9 вольт для зміщення і 1,2 вольта для напруження.
Комплект живлення складається з батарей "Енергія" 54АСМЦГ-5-П (БСГ-60-8) 2 штуки однією типу "Екран" 1,28НВМЦ-525-П. Споживана від батарей потужність 1,3 Вт (анода 10 мА, напругою 0,24 А). В радіо, встановлений одноватный гучномовець типу 1ГД6. Діапазон відтворюваних частот .......................................150...4000 Гц. Габарити приймача ...............................................................270х210х160 мм. Вага............................................................................................ 4 кг.
Скачати електричну принципову схему "Воронеж"
Завантажити інструкцію або керівництво по експлуатації "Воронеж"
