Мережевий катушечный ламповий магнітофон "Дніпро-3" призначений для однодорожечной запису або відтворення звуку на феромагнітної стрічки. Запис здійснюється з радіотрансляційної провідної мережі, звукознімача або мікрофона. В магнітофоні є прискорене перемотування стрічки в одному напрямку.
Основні технічні характеристики: Швидкість руху магнітної стрічки .......................................................19,05 см/сек. Час запису, при ємності котушок 500 метрів ......................................44 хвилини. Вихідна номінальна потужність .............................................................3 Вт. Чутливість: від мікрофона .............................................................................................2 мВ від звукознімача .....................................................................................200 мВ від радіолінії ...........................................................................................30 Діапазон частот запису ............................................................................100...5000 Гц.
Відносний рівень шумів ...............................................................-35 дБ. КНИ ..............................................................................................................5%. Живлення здійснюється від електромережі ................................................110, 127 або 220 в Розмір апарата ..........................................................................................518х315х330 мм. Вага магнітофона .........................................................................................28 кг.

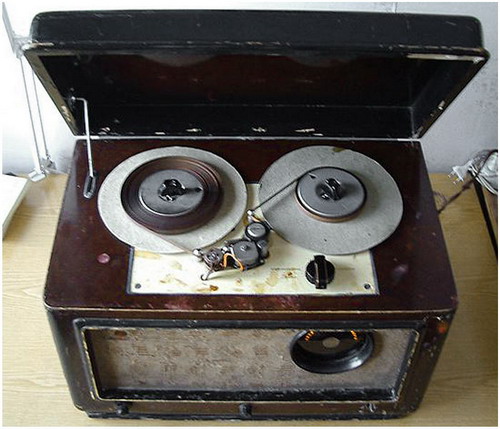

Модель зібрана в декоративно оформленому під цінні породи дерев'яному ящику, піднімається з кришкою, під якою знаходиться панель з ЛПМ. На панелі розташовані подкатушники, ручка управління родом роботи, блок головок, закритий знімною кришкою.

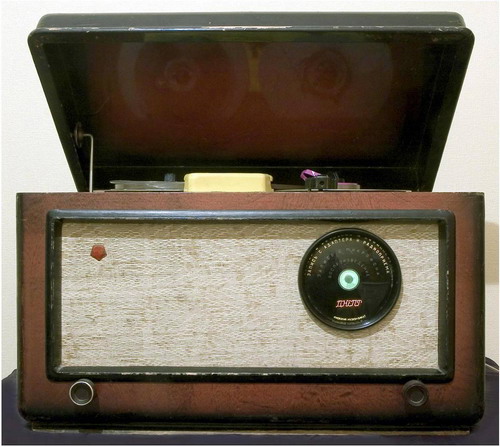

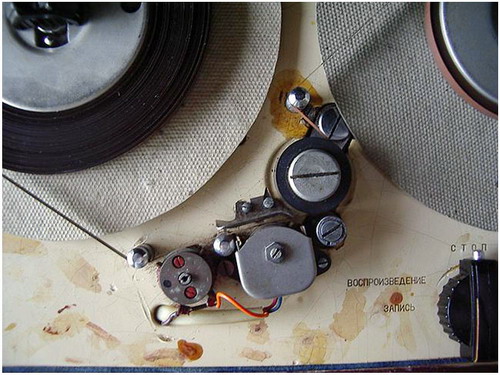

Стрічкопротяжний механізм складається з універсальної і стирає головок, притискного ролика, напрямних стійок і ведучого вала. На передній панелі знаходяться ручки управління підсилювачем, конкретно, це регулятор рівня запису і гучності і шкала з підсвічуванням, яка вказує на рід робіт. Гучномовець АС укріплений на передній панелі зліва і закритий радіо-тканиною.
На задній стінці магнітофона розташовані роз'єми включення мікрофона, звукознімача, трансляційної лінії або телефонів, а так само колодка перемикання напруги електричної мережі та мережевий шнур. Футляр, ззаду, що закривається картонною кришкою з отворами.
