Мережевий, катушечный магнітофон "Дніпро-9" є черговою модернізацією магнітофонів серії 'Дніпро", що випускається Київським заводом апаратури з 1955 року. Він призначений для запису і відтворення монофонічних двухдорожечных фонограм. Перехід на іншу доріжку здійснюється перестановкою і перевертанням котушок з стрічкою.
Ємність котушки 350 м. Швидкість стрічки при запису або відтворення 19,05 см/сек. Тривалість запису по 30 хвилин на кожній доріжці. Магнітофон має двосторонню прискорену перемотування стрічки, регулювання тембрів з низьким і високим частотам, а також індикатор рівня запису. Магнітофон зібраний у відполірованому дерев'яному футлярі з піднімає ся верхньою кришкою.

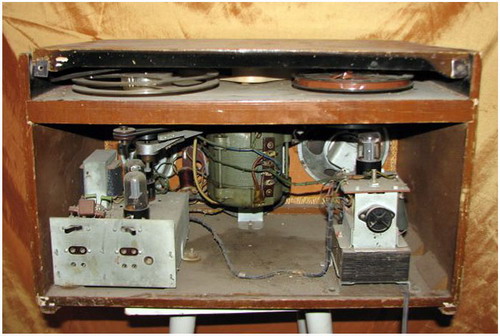

Під кришкою знаходиться сталева панель стрічкопротягувального механізму, на якій розміщені котушки з магнітною стрічкою, знімний декоративний кожух з щілиною для заправки стрічки і 5 кнопок перемикача роду робіт. Під кожухом знаходяться пере і універсальна головки, магнітофонний котушка, важіль притиску магнітної стрічки до універсальної голівці, провідний вал, притискної ролик і напрямна стійка стрічки.

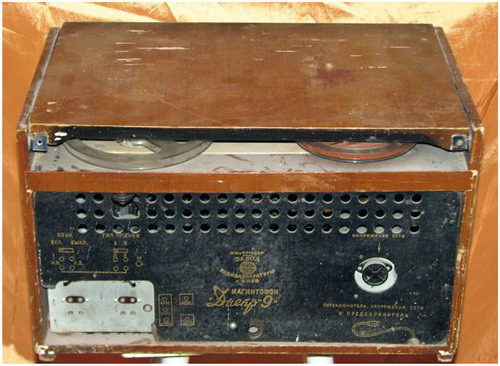

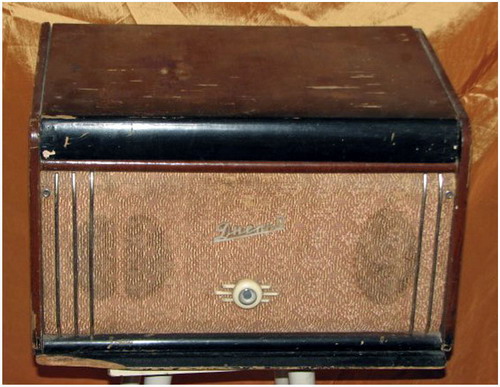

На правій стінці футляра розташовані ручка регулятора рівня і дві ручки регуляторів тембру. На передній стінці футляра, що представляє відбивну дошку, покриті декоративним мате риалом поміщений індикатор рівня запису, 2 динаміка. Тому виведені гнізда підсилювача, вимикач АС. Колодка перемикання напруги мережі, з запобіжником знаходиться на корпусі трансформатора живлення.
Основні технічні характеристики: Частотний діапазон каналу запис/відтворення ..................................50...10000 Гц. Коефіцієнт спотворень ................................................................................5%. Рівень шумів ................................................................................................35 дБ. Чутливість: від мікрофона .................................................................................................3 мВ від звукознімача або приймача ................................................................200 мВ, при записі від трансляційної радіолінії .................................................10 Номінальна вихідна потужність ...................................................................2,5 Вт. Регулювання тембру по ....................................................................................НЧ і ВЧ частотам. Коефіцієнт детонації ..................................................................................0.6%. Харчування - електромережу .....................................................................................110, 127 або 220 в Допустимі коливання .................................................................................±10%. Споживана потужність близько .......................................................................100 Вт Габарити магнітофона ....................................................................................510х350х320 мм. Його маса ...........................................................................................................28 кг.
