Північ-3

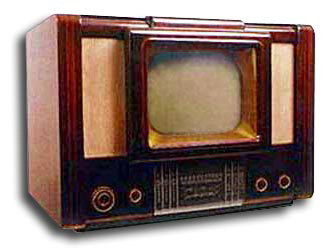

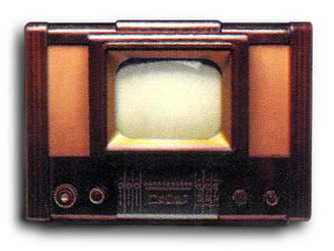

В октябре 1953 года, Московский завод телевизионной аппаратуры приступил к серийному выпуску модернизированного телевизора ''Север-3'', или просто ''Север''. Данная модель была выпущена после предыдущих телевизоров (''Север'' и ''Север-2''), которые практически ничем не отличались, кроме деталей внешнего оформления.


Московский завод телевизионной аппаратуры
Серийный выпуск с октября 1953 года

Телевизор "Север-3" рассчитан для приёма телевизионных программ в любом из 3-х низкочастотных каналов, а также УКВ-ЧМ радиостанций работающих в диапазоне 66...73 мгц. Модель собрана на 17 радиолампах и оснащена кинескопом типа 31ЛК2Б. Смонтирован телевизор на шасси из металла, которое помещено в ящик из полированного дерева.

Основные технические характеристики:
Чувствительность модели:
по телевизионным каналам изображения ............................................600 мкВ,
по каналу звука .....................................................................................350 мкВ,
при приёме УКВ-ЧМ радиостанций .......................................................250 мкВ.
Чёткость изображения в центре ...........................................................450 линий.
Выходная мощность усилителя ............................................................1 Вт.
Диапазон воспроизводимых звуковых частот .....................................100...6000 Гц.
Модель потребляет от сети мощность:
при приёме телевизионных программ .................................................200 Вт
при радиоприёме ..................................................................................100 Вт .
Габариты телевизора ............................................................................640х468х457 мм.
Масса ......................................................................................................35 кг.


На основе конструкции, электрической схемы и внешнего оформления телевизора - ''Север'', в середине пятидесятых годов 20-го века, различными министерствами и заводами производились сходные модели, но с наименованиями ''Зенит'', ''Экран'' и ''Луч''.

Инженеры разработчики телевизора: М.И.Товбин, В.М.Хахарев, В.Я.Серов.
Телевизор ''Север'' выпускался Московским заводом телевизионной аппаратуры с первого октября 1953 года, до самого конца 1954 года. Всего телевизоров ''Север'' изготовлено 19258 экземпляров.

Скачати електричну принципову схему "Північ-3"
Завантажити інструкцію або керівництво по експлуатації "Північ-3"
