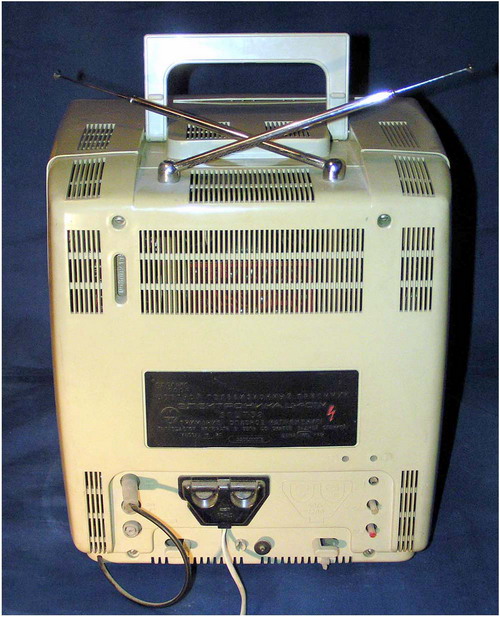

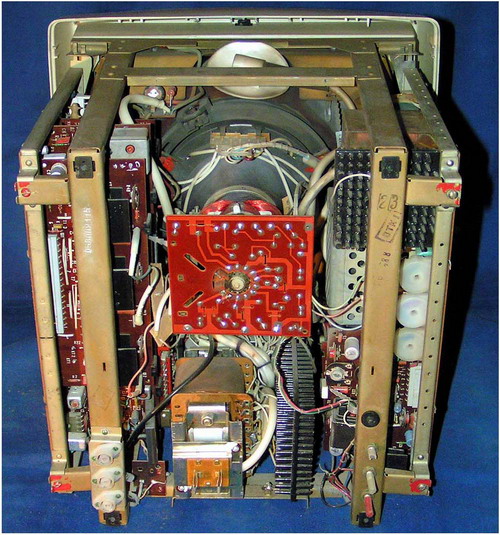

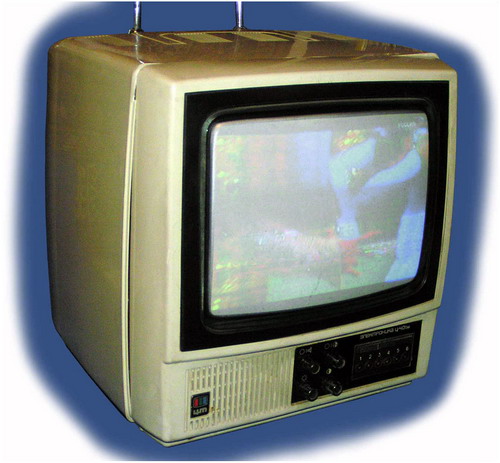

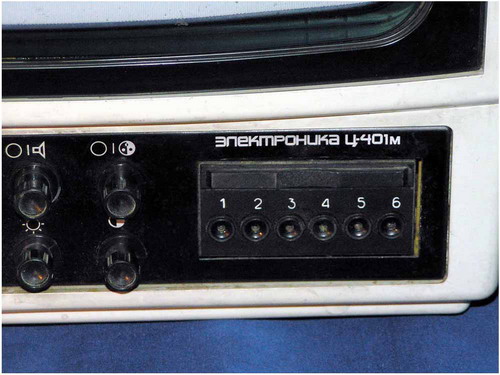

Московський електроламповий завод Випуск з 1984 року "Електроніка Ц-401М" - це переносний кольоровий телевізійний напівпровідниковий приймач, виконаний із застосуванням інтегральних мікросхем, випускався в настільному оформленні з різними кольоровими варіантами обробки пластмасового корпусу і передньої панелі. Дуже незручний в ремонті і обслуговуванні, завдяки слабкій уніфікації блоків і модулів. Для перенесення телевізора в його корпусі передбачена ручка. В моделі застосовано вибухонебезпечний кінескоп 32ЛКШ-1, з розміром екрану по діагоналі 32 см і кутом відхилення електронного променя 90°. Телевізор забезпечує: приймання телевізійних передач кольорового та чорно-білого зображення на будь-якому з 12 каналів; прослуховування звукового супроводу на головні телефони з відключеною АС. У моделі є система АПЧГ (автоматичне підстроювання частоти гетеродина), що забезпечує перемикання програм без регулювання, а система автоматичного регулювання посилення (АРУ) служить для стійкого прийому телевізійного сигналу. Вплив перешкод мінімально завдяки наявності системи АПЧ і Ф (автоматичне підстроювання частоти і фази). Основні технічні характеристики: Розмір зображення .................................................................................................. 182x244 мм. Чутливість, обмежена синхронізацією не гірше: I-III діапазони ............................................................................................................. 55 мкВ. IV, V діапазони ............................................................................................................ 90 мкВ. Роздільна здатність, не менше: по горизонталі/вертикалі .......................... 300/350 ліній. Номінальна вихідна потужність каналу звукового супроводу, не менш ...... 0,5 Вт. Діапазон відтворюваних частот по звуковому тиску ................................... 250 - 7100 Гц. Телевізор живиться від мережі змінного струму напругою 220 В. .................................. Коливання напруги в мережі не повинні перевищувати .............................. більш ніж +5 -10%. Споживана потужність від мережі, не більш ............................................................... 95 Вт. Габаритні розміри телевізора ............................................................................... 385x364x371 мм. Маса, не більше ........................................................................................................... 17 кг. Скачати електричну принципову схему "Електроніка Ц-401М" Завантажити інструкцію або керівництво по експлуатації "Електроніка Ц-401М" Схожі матеріали по темі: Сатурн-505-відео, Електроніка-505-відео Web Tycoon Електроніка-Відео Електроніка ТА1-003 Електроніка-501-відео Аеліта-102 Електроніка-205 Північ-3 Електроніка Т-003-стерео Круїз-201
Категорія: Не уніфіковані кольорові ТВ \| Автор: Admin (17.08.2014) \| Переглядів: 927
Теги: 1984, електроніка, Москва
Картинки: 001 002 003 004 005
