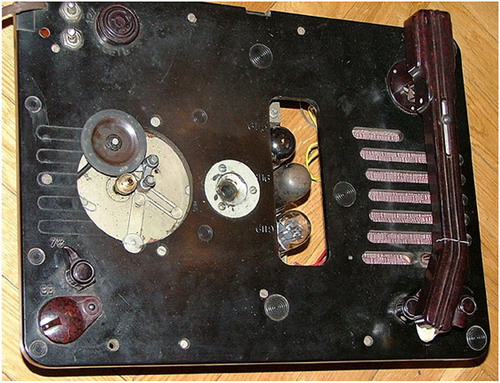

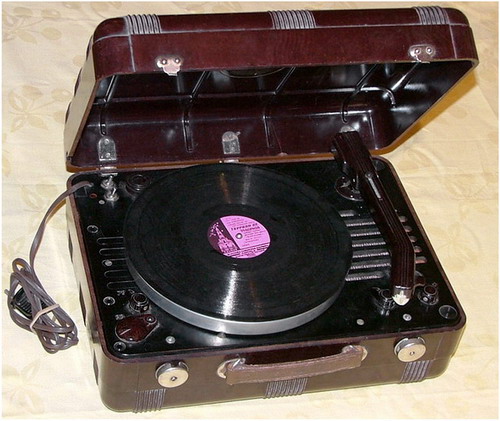

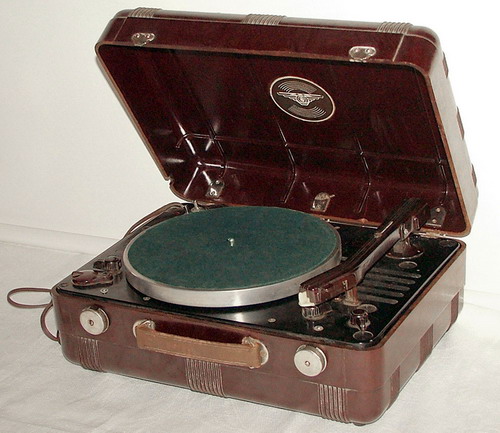

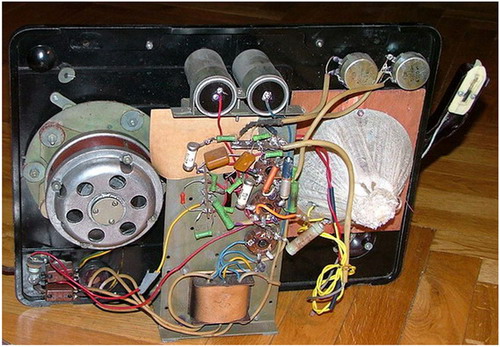

Державний союзний електротехнічний завод Ельфа Серійний випуск з 1953 року "Радиограммофон" - це словосполучення означає, що такий апарат здатний відтворювати програються грамофонні платівки без допомоги радіоприймача. Апарати відтворюють грамзапис з допомогою підсилювача радіоприймача або зовнішнього підсилювача називалися электрограммофонами, а з середини 60-х років 20 століття, називалися электропроигрывателями, а апарати мають у складі звуковий підсилювач НЧ і акустичну систему - электрофонами Радиограммофон - "УП-2М" зібраний на трьох радіолампах, дві з яких 6Н9С і 6П6С працюють в підсилювачі низької частоти, а третя 6Ц5С у двох полупериодном випрямлячі. Підсилювач НЧ навантажений на гучномовець 1ГД-5, віддаючи йому номінальну вихідну потужність близько 1 Вт. Основні технічні характеристики: Акустична система апарату ефективно відтворює смугу звукових частот від 100 до 5000 Гц. Радиограммофон міг програвати як звичайні пластинки розраховані на швидкість обертання 78 об/хв, так і довгограючі, розраховані на швидкість 78 об/хв, але з ущільненої микрозаписью або довгограючі розраховані на швидкість 33 об/хв. Апарат споживає від мережі потужність ....................60 Вт. Габарити радиограммофона ......................................160х350х260 мм. Вага ............................................................................... 5 кг. Скачати електричну принципову схему "УП-2" Завантажити інструкцію або керівництво по експлуатації "УП-2" Схожі матеріали по темі: Хвиля Ельфа-6 Північ-3
Категорія: Електрофони \| Автор: Admin (18.07.2014) \| Переглядів: 1061
Теги: уп, Радиограммофон, 1953, Ельфа
Картинки: 001 002 003 004
