Воронезький завод "Электросигнал" Випуск з 1964 року

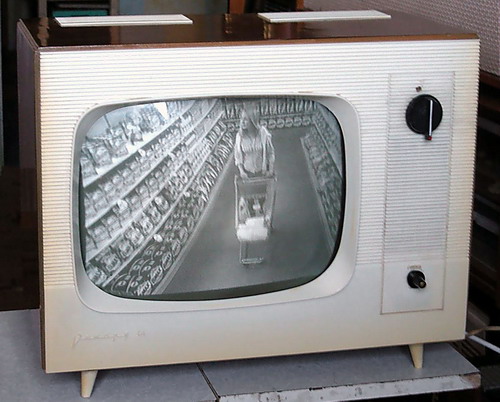

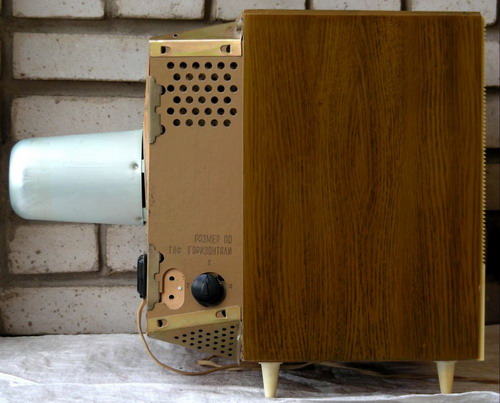

Телевізор "Рекорд-64" (УНТ-35) виконаний на кінескопі 35ЛК2Б і розрахований на роботу в 12 каналах в діапазоні: 48,5...230 Мгц. Основні технічні характеристики: Чіткість зображення в центрі екрану .................................................400/500 ліній. Число градацій ........................................................................................8. Чутливість ...................................................................................200 мкв
Смуга відтворюваних частот звуку 150...5000 Гц при нерівномірності в 14 дБ. Акустичний тиск, при потужності підсилювача НЧ 0,5 вт на гучномовці - 1ГД-18, не менше 3 бар. Телевізор живиться від мережі ...................................................................110...220 в. Споживана потужність ........................................................................130 Вт.

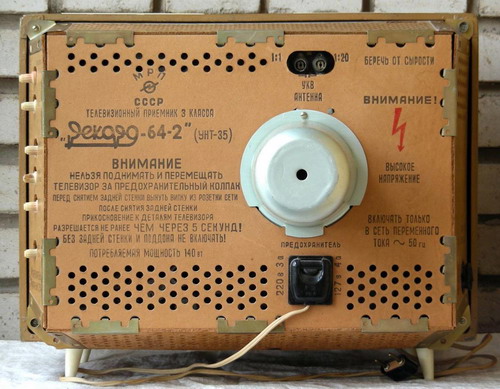

Конструкція моделі розбита на блоки з друкованими платами. Габарити моделі ....................................................................................480х380х510 мм. Вага ...........................................................................................................21 кг. Ціна .........................................................................................................212 р. З 1966 року завод випускав таку ж модель, але з назвою "Рекорд-64-2".
Скачати електричну принципову схему "Рекорд-64"
Завантажити інструкцію або керівництво по експлуатації "Рекорд-64"
