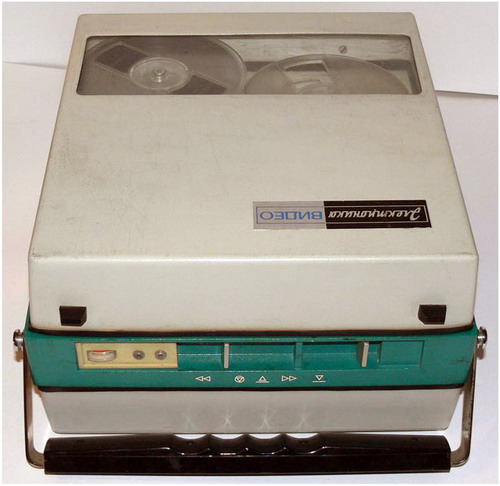

"Електроніка-501-відео" - катушечный відеомагнітофон, призначений для запису чорно-білого зображення європейського телевизонного стандарту 50 Гц, 625 рядків і його звукового супроводу від телевізійної камери "Електроніка-Відео" і телевізора, забезпеченого узгоджувальним пристроєм.
НВО Електроніка. Воронеж. Модель 1974 року.

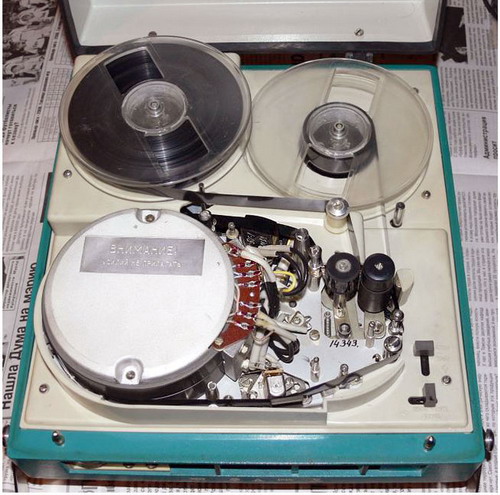

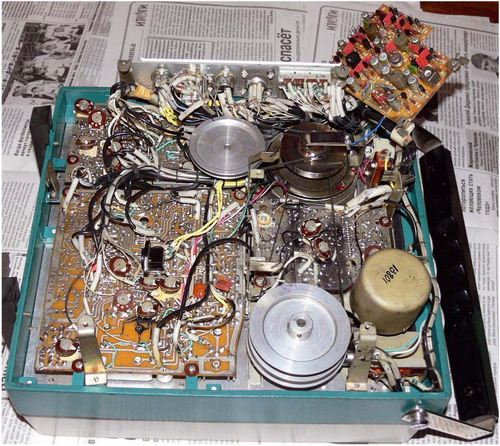

Для перегляду запису зображення використовується той же телевізор або монітор телевізійної камери. У відеомагнітофоні застосований похило-рядковий спосіб запису з двома обертовими відеоголовками.
Мінімальна ширина доріжки запису зображення дорівнює 0,1 мм, зазор між доріжками 0,04 мм, кут між напрямком доріжок і опорним краєм стрічки дорівнює: 3° 11'. Запис звукового супроводу і синхронізуючих сигналів, що забезпечують стійке відтворення зображення, здійснюється окремим блоком головок, на краях стрічки.
Основні технічні характеристики: Ширина доріжки запису звуку 1, синхросигналов 0,8 мм. Відеомагнітофон розрахований на роботу з магнітною хромдиоксидной стрічкою (робочий шар порошок двоокису хрому СгО2) шириною 12,7 мм і товщиною 27 мкм. Швидкість стрічки в тракті ЛПМ 16,32 см/с, відносна швидкість стрічки і відео-головок 9,2 м/с. Час безперервного запису/відтворення з однією котушкою, що вміщує 360 м стрічки не менше 30 хв, час перемотування (вперед або назад) 5 хв.
Роздільна здатність чіткість зображення, відтворювального на екрані телевізора складає не менш 250 ліній, а відношення сигнал/шум каналу запису-відтворення зображення 40 дБ. Робочий діапазон частот каналу звуку 100...10000 Гц, при нерівномірності частотної характеристики ±3 дБ, коефіцієнт гармонійних спотворень близько - 5%, відношення сигнал/шум не менше 40 дБ.
Харчування ВМ можливо як від електромережі 127/220 В (через виносний БЖ), так і від вбудованого акумулятора, що дозволяє використовувати його як портативний. Потужність, споживана ВМ при запису з камери 20 Вт, одного заряду батареї вистачає на 1,5 години безперервної роботи, а в режимі відтворення 10 Вт.

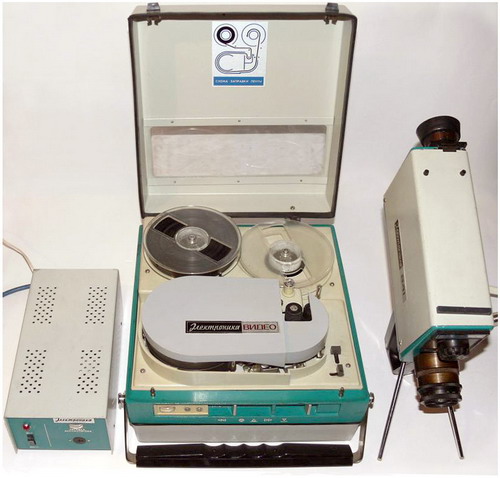

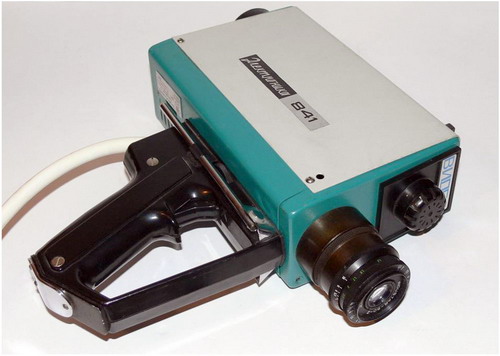

Комплект складається з відеомагнітофона, телевізійної камери і виносного БП, який використовується і для зарядки акумулятора. Габарити ВМ 280х309х162 мм, його вага з батареєю живлення 9 кг. Маса телевізійної камери і виносного блоку живлення окремо, по 2,5 кг.
