Електротехнічний завод Ельфа Випускався з 1956 по 1957 рік

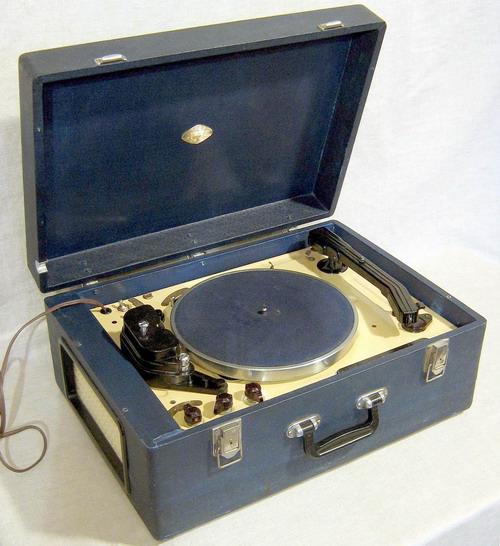

"Ельфа 6" являє собою комбіноване пристрій, що поєднує в собі магнітофон для магнітного запису мовних та музичних фонограм з їх подальшому відтворенням і грамофон для програвання грамофонних платівок, на швидкостях 78 і 33 об/хв

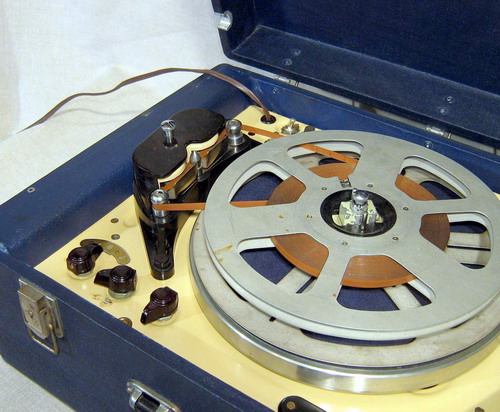

Запис звуку двухдорожечная, здійснюється переміщенням вузла головок магнітофона по висоті.
Швидкість руху магнітної стрічки непостійна і визначається швидкістю обертання диска электропроигрывающего пристрою,а також залежить від величини рулону приймальної котушки.
Основні технічні характеристики: Діапазон робочих частот на більшій швидкості ............................................................100...5000 Гц на меншій швидкості ............................................................100...2000 Гц. При прослуховуванні грамплатівок ....................................100...8000 Гц.
Нелінійні спотворення тракту підсилювача ......................................4%. Номінальна вихідна потужність підсилювача ................................1,5 Вт. Споживана від мережі потужність не перевищує ...70 Вт.
Скачати електричну принципову схему "Ельфа-6"
Завантажити інструкцію або керівництво по експлуатації "Ельфа-6"
