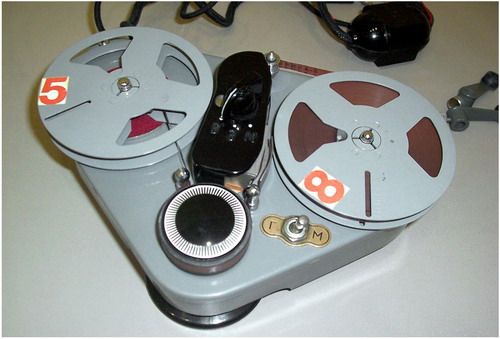

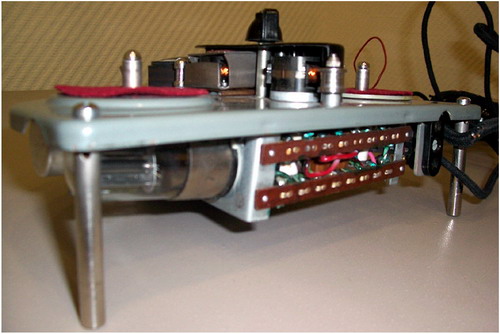

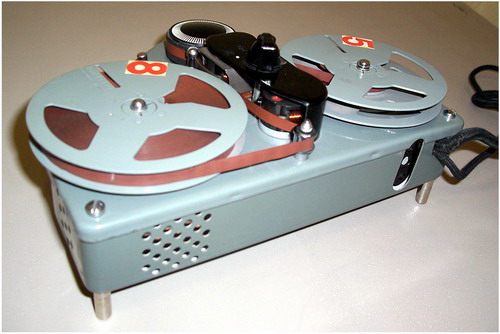

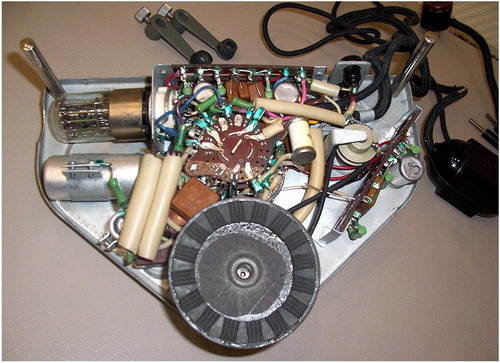

Початок п'ятдесятих років минулого століття. Розквіт грамзапису і перехід від патефонів до электропроигрывателям, радиограммофонам (электрофонам) і радиолам як засобів більш якісного відтворення грамофонних платівок. Запис на магнітну стрічку вже існує але для простого населення країни недоступна з-за високої ціни. Першою спробою зробити це доступніше став випуск магнітофонного приставки "МП-1" на початку 1954 року. Вона була проста по влаштуванню і могла працювати спільно з будь-яким типом радіоапаратури для програвання пластинок. З 1950 року заводом "Ельфа" правда, вже серійно випускалася подібна модель в складі радиограммофона "Ельфа-6-1" але була дуже дорогий і мала істотний недолік - швидкість руху стрічки була непостійна і визначалася швидкістю обертання диска 33/78 об/хв. і ще залежала від величини рулону приймальної котушки. Магнітофонний приставка "Хвиля" як і попередники, поєднувала в собі простоту конструкції і електричної схеми мала ряд переваг і недоліків, але головне, швидкість переміщення стрічки була постійною і не залежала від ЕПП. Приставка не мала електродвигуна, тут використовувався диск ЕПП апарату, з яким приставка і експлуатувалася. Схема містила одну радіолампу, яка виконувала функції генератора стирання і підмагнічування, коригуючого підсилювача запису і попереднього підсилювача сигналу. Всі інші функції виконував базовий апарат до якого приставка подсоединялась через спеціальний роз'єм. Такий разьем можна було встановити на апарат самому, він надавався в комплект приставки, а деякі серійні апарати вже мали подібні роз'єми, наприклад радіоли "Естонія-55", "Казань", моделі 1955-1956 років та інші. Запис на стрічку двухдорожечная, здійснюється перевертанням і перестановкою котушок. Діапазон записуваних/відтворених звукових частот приставки на швидкості 78 об/хв. складає 100...7000 Гц, на 33 об/хв - 100...3000 Гц. Приставка не мала власного блоку живлення тому через разьем отримувала необхідне анодна напруга і напруга розжарення так само від базового апарату, споживаючи потужність близько 1,5 Вт. Режими перемоток в приставці відсутні хоча в принципі це здійснювалося. Коштувала магнітофонний приставка 300 рублів за курсом 1955 року. Скачати електричну принципову схему "Хвиля" Завантажити інструкцію або керівництво по експлуатації "Хвиля" Схожі матеріали по темі: Дніпро-9 Ельфа-6 УП-2 Чайка
Категорія: Магнітофони-приставки котушкові \| Автор: Admin (26.06.2014) \| Переглядів: 964
Теги: 1955, хвиля, Ельфа
Картинки: 001 002 003 004
