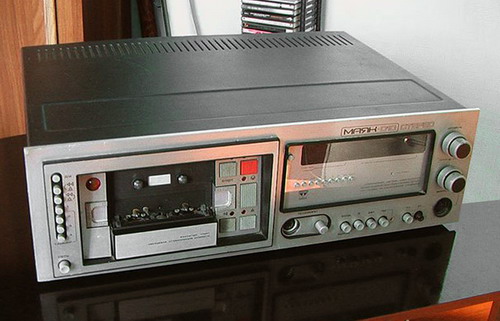

Магнітофон-приставка "Маяк-010 стерео" призначений для високоякісного відтворення і запису моно і стереофонічних мовних і музичних програм на магнітних стрічках А4212-3Б і А4205-3, якими комплектувалися аудіо-касети типаМК-60 і МК90. Магнітофон-приставка призначений для роботи спільно з зовнішнім підсилювачем НЧ або підсилювально-комутаційним пристроєм.
Київський завод "Маяк". Модель 1983 року.
"Маяк-010-стерео" має наступні функціональні можливості: - роздільну індикацію рівня записи за каналами з можливістю роздільного і синхронного регулювання; - стереофонічної і монофоническую запис з мікрофону, п'єзоелектричного звукознімача, радіоприймача, іншого магнітофона, телевізора, радіотрансляційної лінії; - відтворення стереофонічних програм; стирання запису; прискорену перемотування магнітної стрічки в обох напрямках; - підключення стереотелефонів; - електронний лічильник витрати магнітної стрічки; - компандерную систему шумопоглинання. - автоматичний останов при закінченні стрічки; - тимчасовий стоп стрічки;
Магнітофон-приставка забезпечує такі додаткові функції, як: - можливість застосування двох типовмагнитных стрічок А4205-3 Fe; А4212-3Б Сг; - індикацію рівня запису середніх і пікових значень люмінесцентним індикатором; - контроль рівня відтворення за допомогою люмінесцентного індикатора. - мікшування сигналів з мікрофонного і основного входів; - ручне перемикання за типом п рименяемой стрічки;
- автоматичне налаштування запису за струмів запису і підмагнічування; - світлову індикацію включення в мережу; - світлову індикацію режимів роботи стрічкопротяжного механізму; - роботу із зовнішнім таймерних пристроєм. - контроль записуваного або записаного сигналу на лінійному виході; - регулювання рівня гучності на стереотелефонах; - запис паузи на рухомій стрічці (Редактор);
Роботу з вбудованим таймером здійснюють: - вимірювання часових інтервалів; - вимикання магнітофона по заданому часу; - роботу магнітофона в заданому інтервалі часу; - індикацію поточного часу; - корекцію часу;

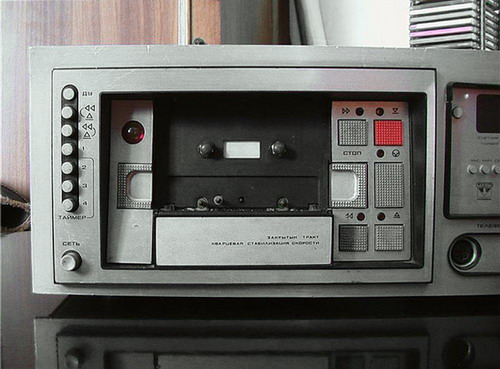

Квазисенсорное управління режимами роботи стрічкопротяжного механізму; можливість роботи зі стрічками завтовшки 9 і 12 мкм; можливість роботи стрічкопротяжного механізму в режимі Пам'ять по електронному лічильнику; можливість роботи стрічкопротяжного механізму в автоматичному режимі.
Бездротове інфрачервоне дистанційне керування наступними режимами роботи: Відтворення; Запис; Перемотування вперед, Перемотування назад; Зупинка; Пауза; кварцову стабілізацію швидкості руху магнітної стрічки.
Основні технічні характеристики: Живлення магнітофона здійснюється від мережі напругою 220 В з типовим відхиленням не більше ±10%, частотою 50 Гц. Потужність, споживана від мережі, не більш ........................................................55 ВА. Носій - магнітна стрічка шириною 3,81 мм, розміщена в касетах ...........МК-60, МК-90. Швидкість руху магнітної стрічки ..................................................................4,76 см/с ±0,7%. Коефіцієнт детонації не більше .....................................................................±0,15%. Робочий діапазон частот на лінійному виході: з стрічкою А4206-3 ..................................................................................................40...14000 Гц. з стрічкою А4213-3Б.................................................................................................31,5...18000 Гц . Коефіцієнт гармонік на лінійному виході не більше ......................................1,5%. Відносний рівень шумів і завад у каналі запису-відтворення мінус 58 дБ. Відносний рівень шумів і завад у каналі запису-відтворення з компандерной системою шумопоглинання не більше ..............................................................мінус 80 дБ (на частоті 6,3 кГц). Чутливість основного входу магнітофона .............................................200 мВ. Чутливість входу для підключення мікрофона .....................................0,08 мВ. Номінальна напруга на лінійному виході ..................................................500 мВ. Габарити магнітофона: Без упаковки .........................................................................................................460х340х150мм ; В упаковці .............................................................................................................530х420х290 мм. Маса .....................................................................................................................10 кг без упаковки.
