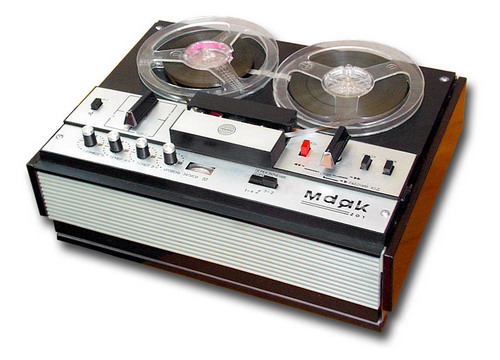

Маяк-201



Київський завод Маяк.
Модель 1971 року

Катушечный чотиридоріжковий уніфікований магнітофон 2-го класу "Маяк-201" (УП-34) призначений для 4-х трекової запису від звукознімача, радіоприймача, телевізора, мікрофону або трансляційної лінії.


Основні технічні характеристики:
Швидкість руху магнітної стрічки 19,05, 9,53 і 4,76 см/с.
Час безперервного запису або відтворення при використанні котушок 15 і магнітної стрічки типу 10 відповідно - 4х45, 4х90, 4х180 хв.
Діапазон частот на більшій швидкості - 40...16000 Гц, середньої 63...12500 Гц і на меншій 80...8000 Гц.
Номінальна вихідна потужність - 2 Вт.
Відносний рівень перешкод в каналі запису-відтворення 42 дБ.
В АС магнітофона застосований гучномовець 2ГД-22.
Живлення від мережі напругою 127 або 220 в
Споживана потужність не більше 60 Вт.
Розміри магнітофона 430х325х165 мм, маса 11,5 кг Ціна 240 рублів.


Корпусу перших партій магнітофонів були виготовлені виключно з пластмаси, декоративні металеві елементи в них геть відсутні.

Скачати електричну принципову схему "Маяк-201"
Завантажити інструкцію або керівництво по експлуатації "Маяк-201"

Схожі матеріали по темі:
Категорія: Транзисторні котушкові магнітофони | Автор: Admin (24.06.2014) | Переглядів: 1604
Теги: 1971, Київ, маяк
Картинки: 001 002 003
